Produktinformationen "Industrielle Staubabsaugung für Sandstrahlgeräte"
Während des Strahlens in einem Strahlschrank schlägt das Strahlkorn gegen das Werkstück und zerbricht das Korn in kleinere Stücke.
Dadurch entstehen sehr feine Partikel, die lange Zeit als Staubpartikel in der Luft schweben können, bevor sie absteigen.
Oft sind diese Feinstaubpartikel in einer Wolke größerer Sandpartikel verstreut, die an sich durchaus ein zweites Mal hätte verwendet werden können.
Während des Strahlens ist es jedoch sehr wünschenswert, die gesamte Staubwolke so schnell wie möglich aus dem Strahlschrank zu entfernen, damit die Sicht auf das Werkstück erhalten bleibt.
Dies hat jedoch den Nachteil, dass viele große Sandpartikel, die noch wiederverwendet werden könnten, angesaugt werden und daher verloren gehen.
Dieser Zyklonextraktor wurde speziell entwickelt, um die großen wiederverwendbaren Sandpartikel von den Feinstaubpartikeln zu trennen,
während die Staubwolke im Strahlschrank noch so schnell wie möglich aus dem Strahlschrank abgesaugt wird, damit eine gute Sicht auf das Werkstück erhalten bleibt!
Operation:

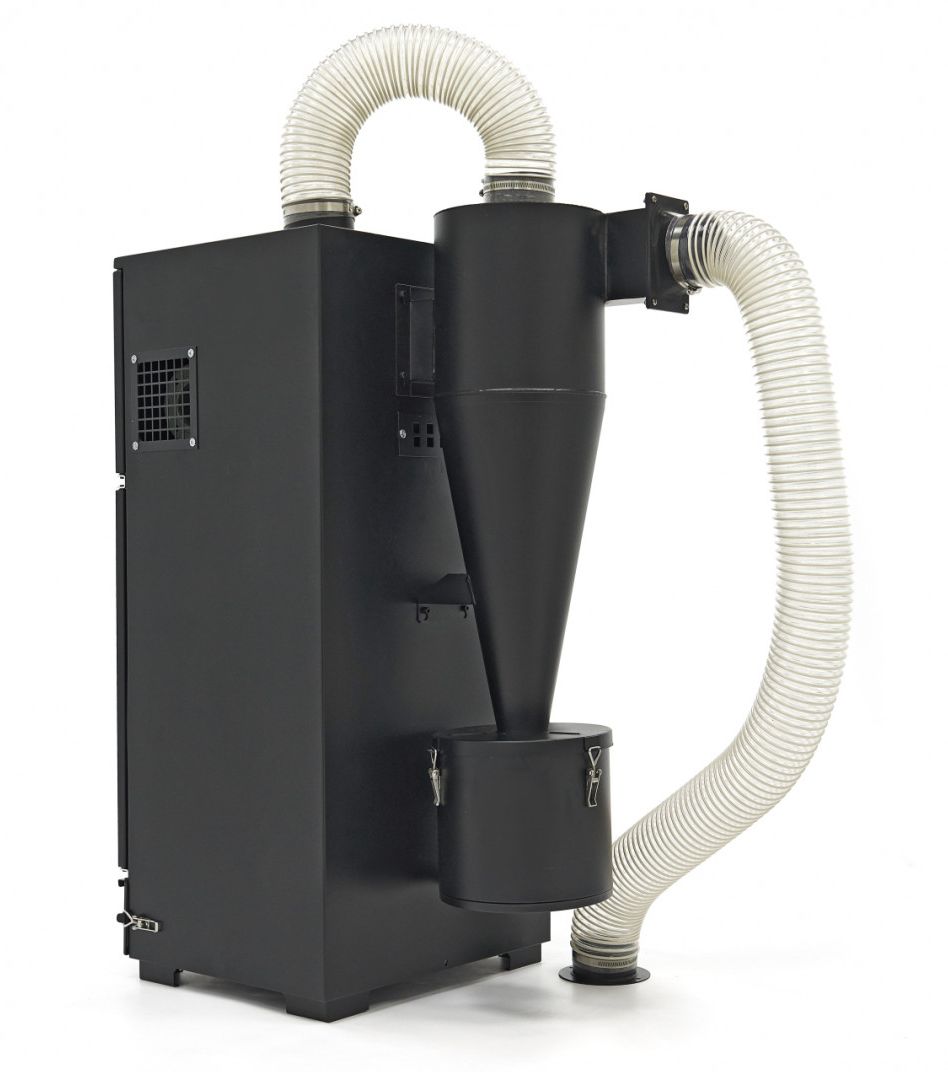

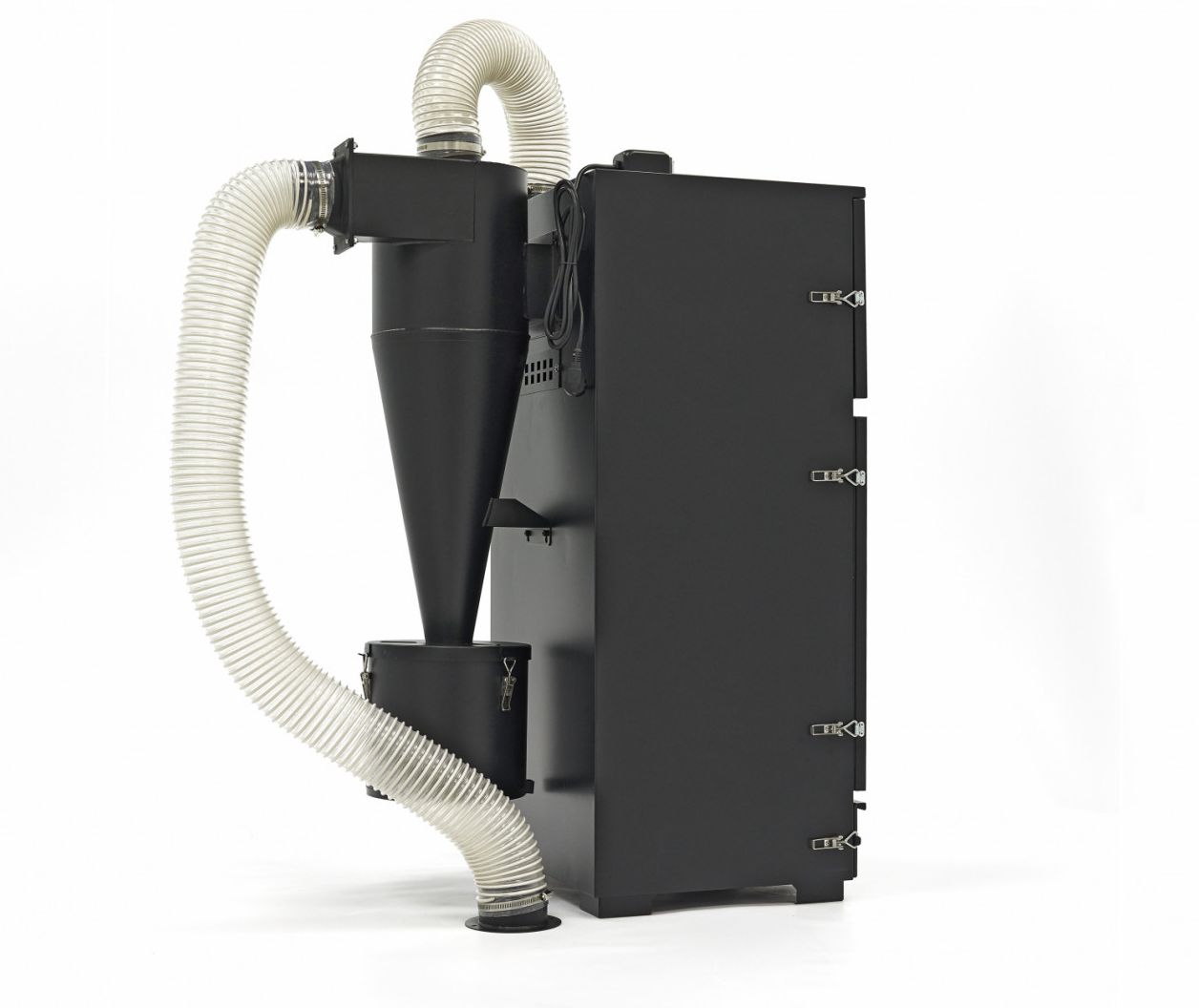

Auf der Saugseite, wo der flexible Saugschlauch aus dem Strahlschrank in die Absauganlage eintritt, wird der Luftstrom tangential in einen zylindrischen Raum eingeleitet.
Dies erzeugt einen starken und schnell rotierenden Wirbel (Zyklon) in diesem Zylinder.
Aufgrund der Zentrifugalkraft werden die schweren (und großen) Staubpartikel aus dem Wirbel geworfen.
Diese schweren Partikel rutschen durch die Schwerkraft die Wand des Zylinders hinunter.

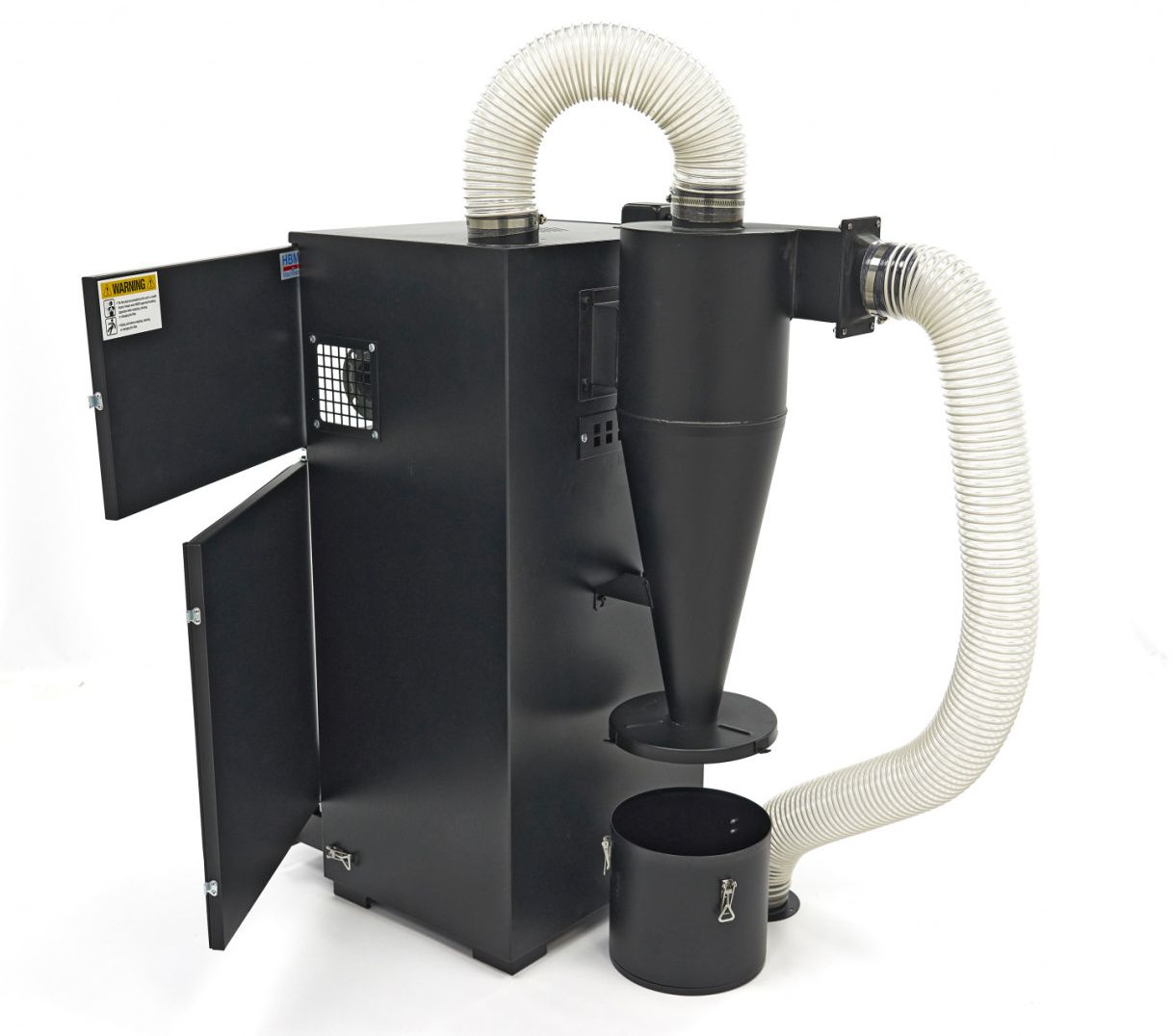

Diese größeren Partikel werden dann vom Trichter am Boden des Wirbelraums gesammelt, der zum Sammelboden am Boden führt.
In dieser Auffangschale werden daher relativ schwere Sandpartikel gesammelt, die häufig wieder zum Strahlen verwendet werden können.
Die leichten Staubpartikel werden nicht aus dem Wirbel geworfen und bewegen sich in Richtung der Mitte des Wirbels.
Diese feinen Partikel verlassen den Wirbel in der oberen Mitte des Wirbels, wonach der Luftstrom in einen Filterraum eintritt.

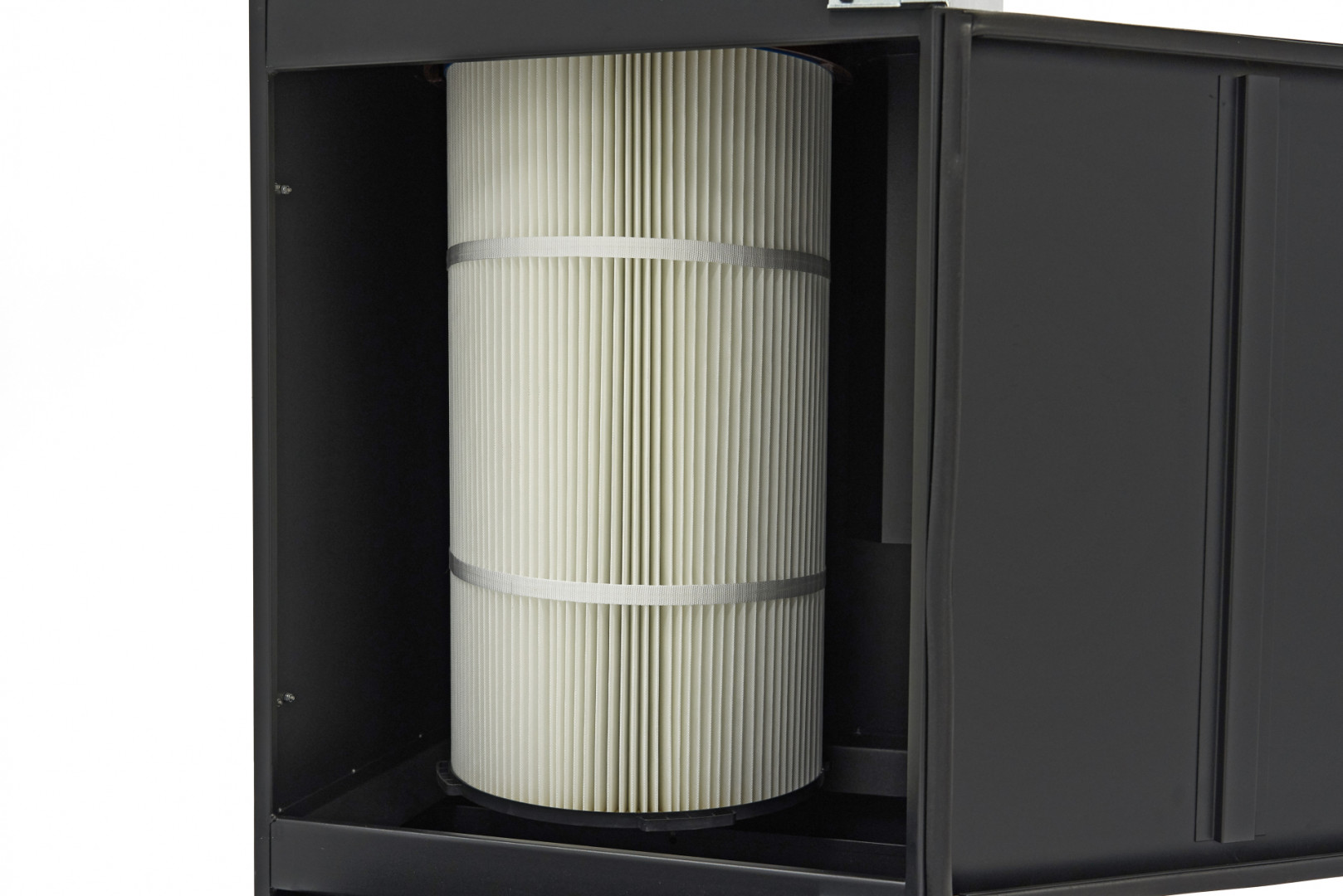

Der Filter ist sehr feinmaschig, so dass die Feinstaubpartikel diesen Filterraum nicht mehr verlassen und im Filter verbleiben können.

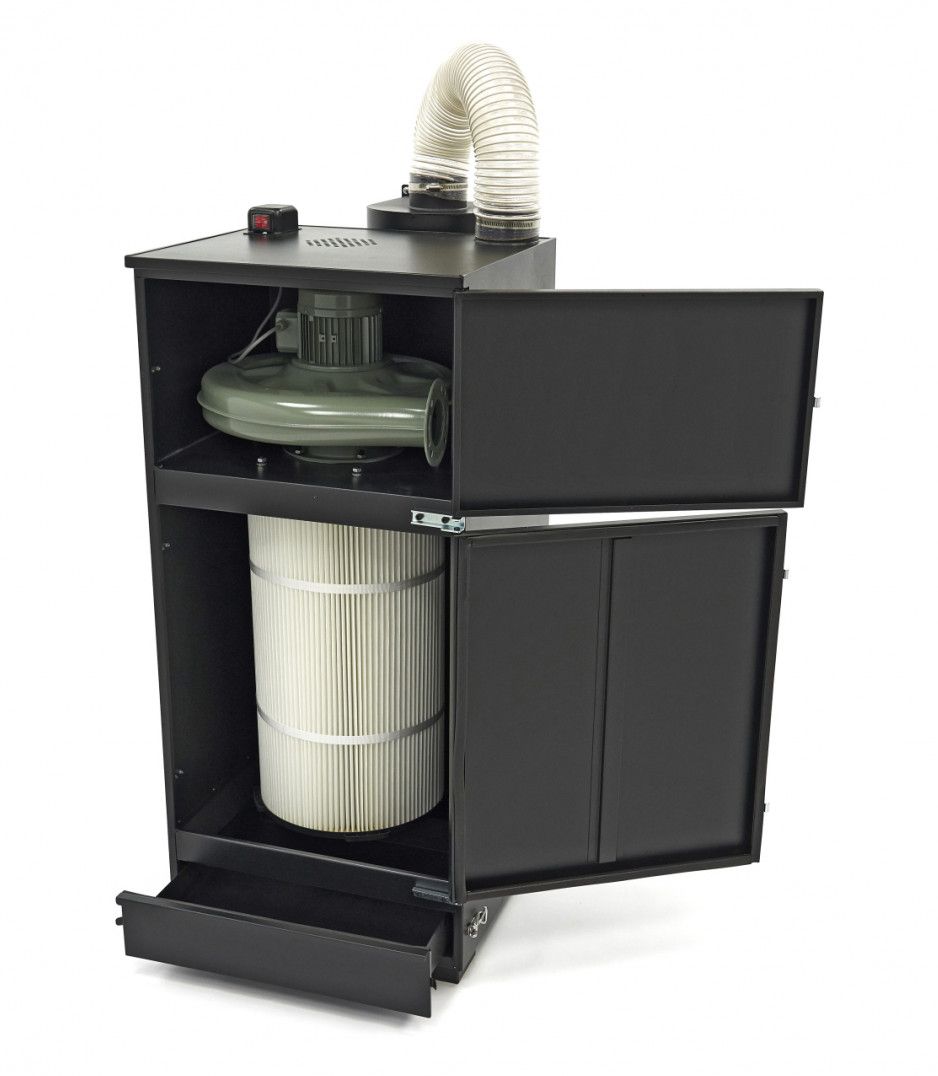

Nach einiger Zeit (und einer gewissen Ansammlung) fallen die Feinstaubpartikel vom Filter und landen in der Staubschublade am Boden der Maschine.
Der Filterraum ist durch eine große Tür an der Vorderseite der Maschine zugänglich.
Die Staubschublade ist ausziehbar und kann daher leicht entleert werden (Staubmaske verwenden!).

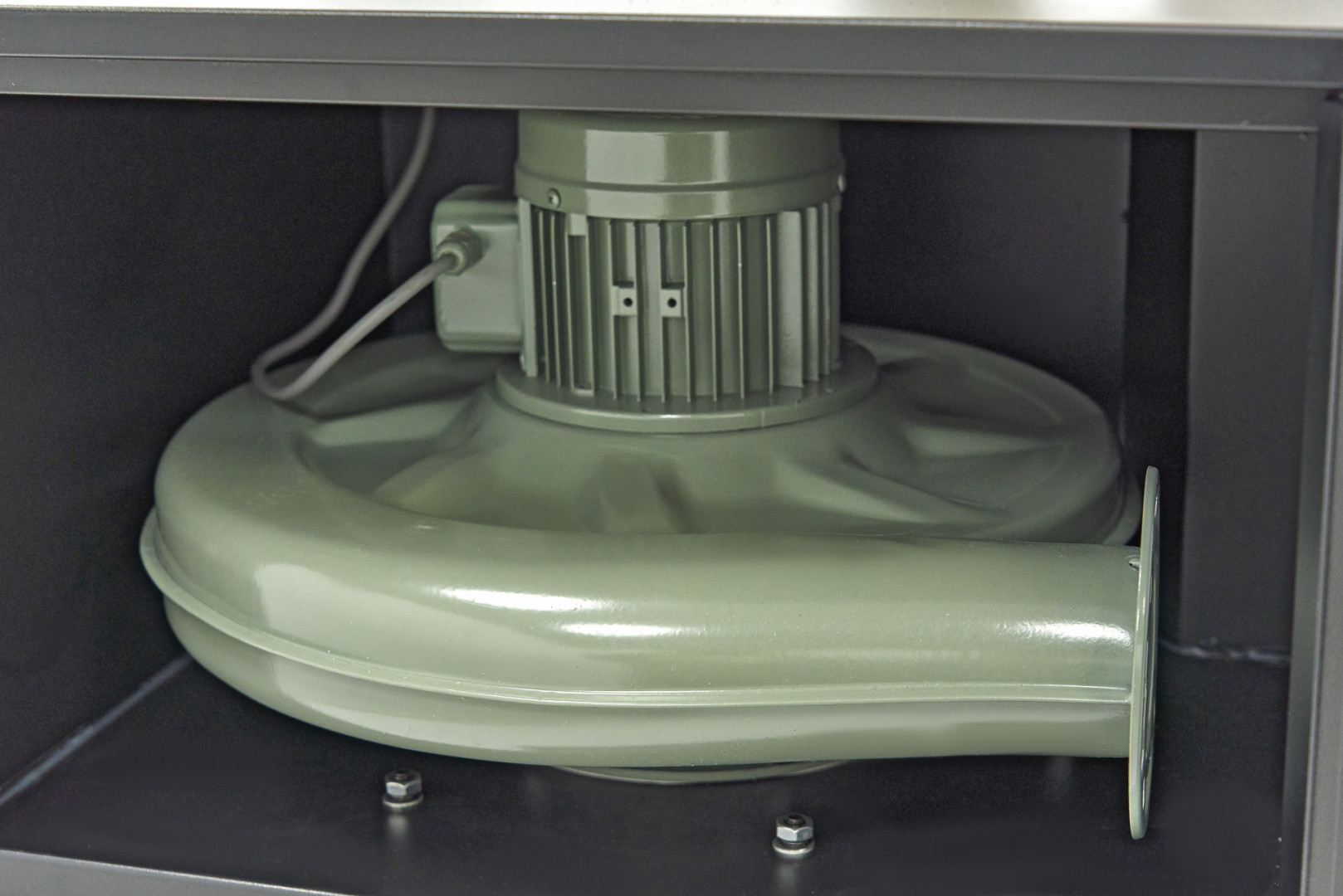

Die Stromquelle hinter diesem staubtrennenden Wirbelabscheider ist ein großer Radialventilator,
der die Luft mit hoher Geschwindigkeit und Leistung durch den Filter saugt.
Wenn Sie während des Strahlens eine gute Sicht auf Ihr Werkstück haben möchten, ist der Kauf dieser Zyklonextraktion sehr zu empfehlen!
Technische Informationen:
Filterfläche | ca. 4,42m² |
---|---|
Kapazität | ca.15m³ / min |
Zyklonabscheider Staubentfernung | ca. 95 % |
Absaugventilator Leistung | ca. 550 Watt - 2800 rpm |
Staubsammelkapazität | ca. 2,9 kg/h |
Geräuschpegel | 75 dB / 1m |
Abmessungen (BxHxT) | ca. 53 x 145 x 105 cm |
