Produktinformationen "Metalldrehmaschine 320x600mm 230V/400V"
Wählen Sie zwischen der Drehmaschine mit 230 Volt und der mit 400 Volt! Mit 1100 Watt können Sie diese in Ihre Werkstatt integrieren.

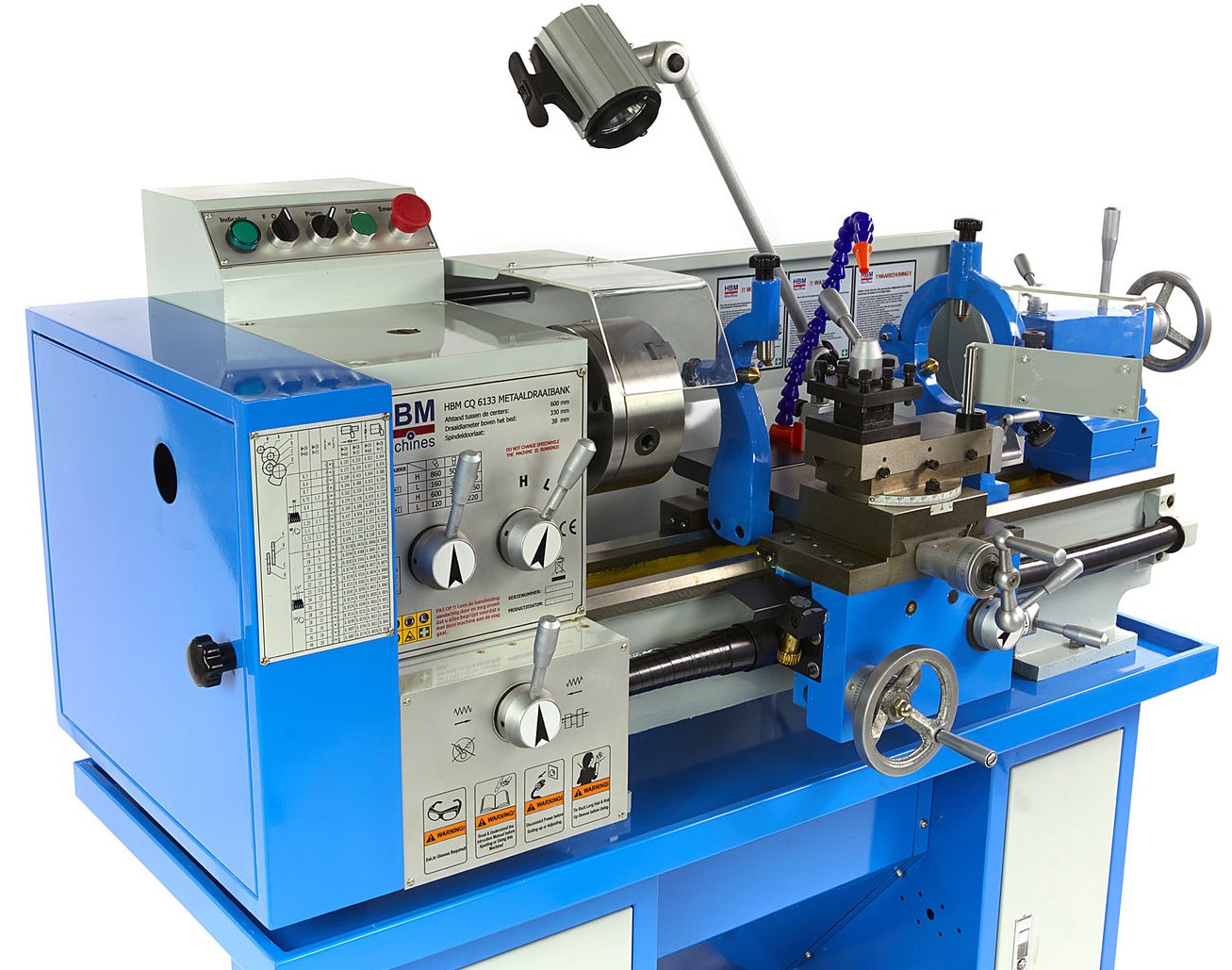

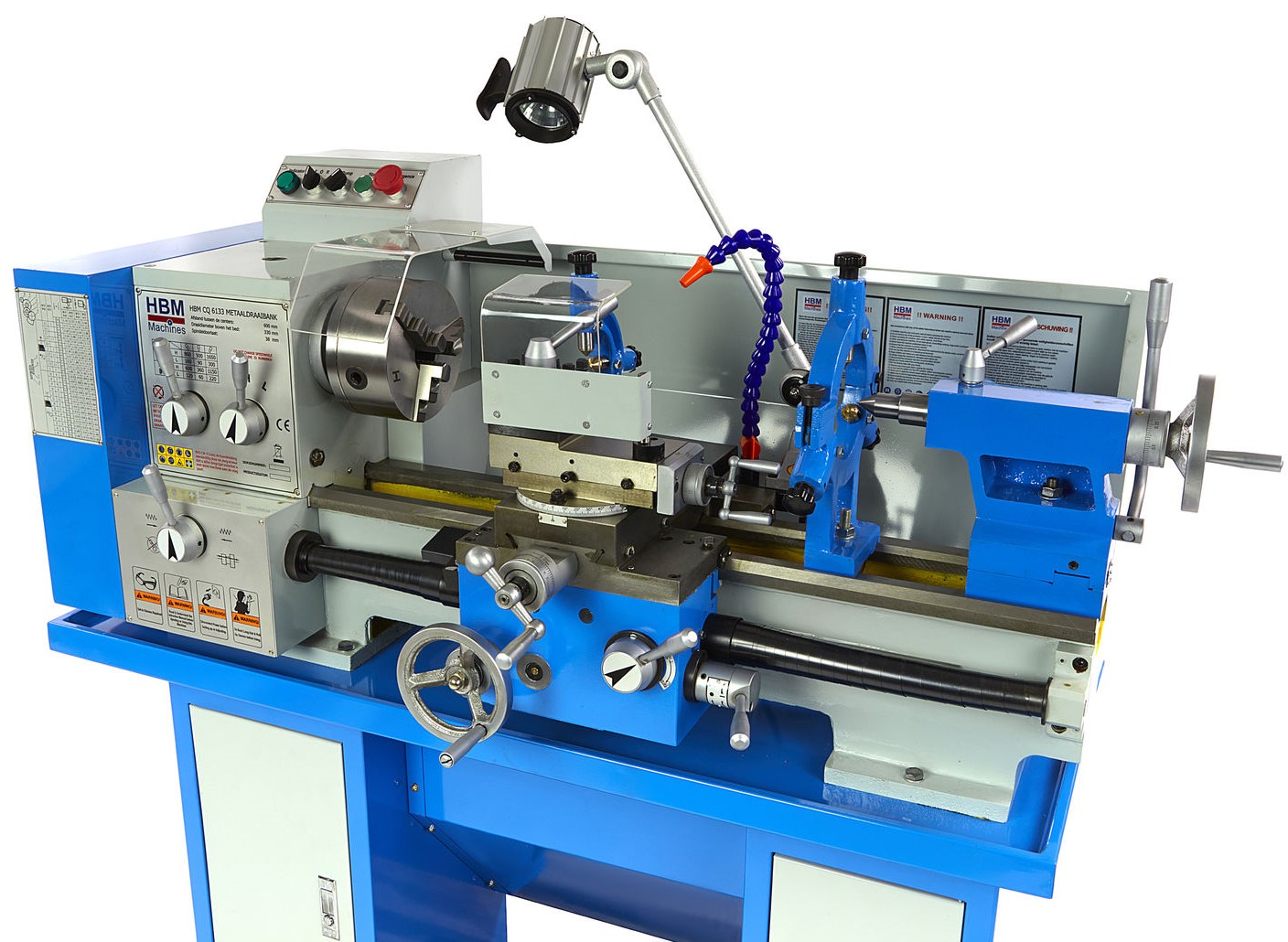

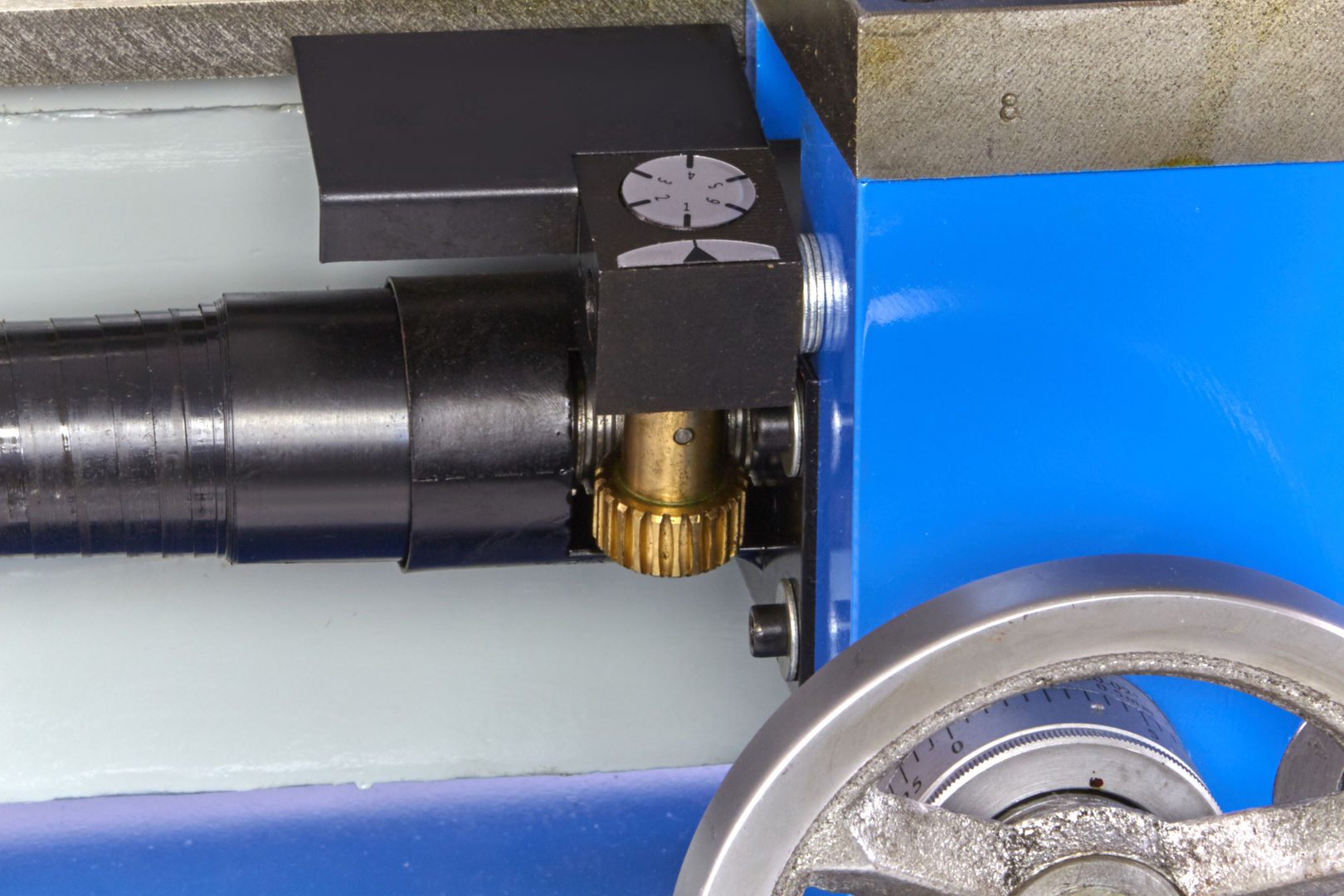

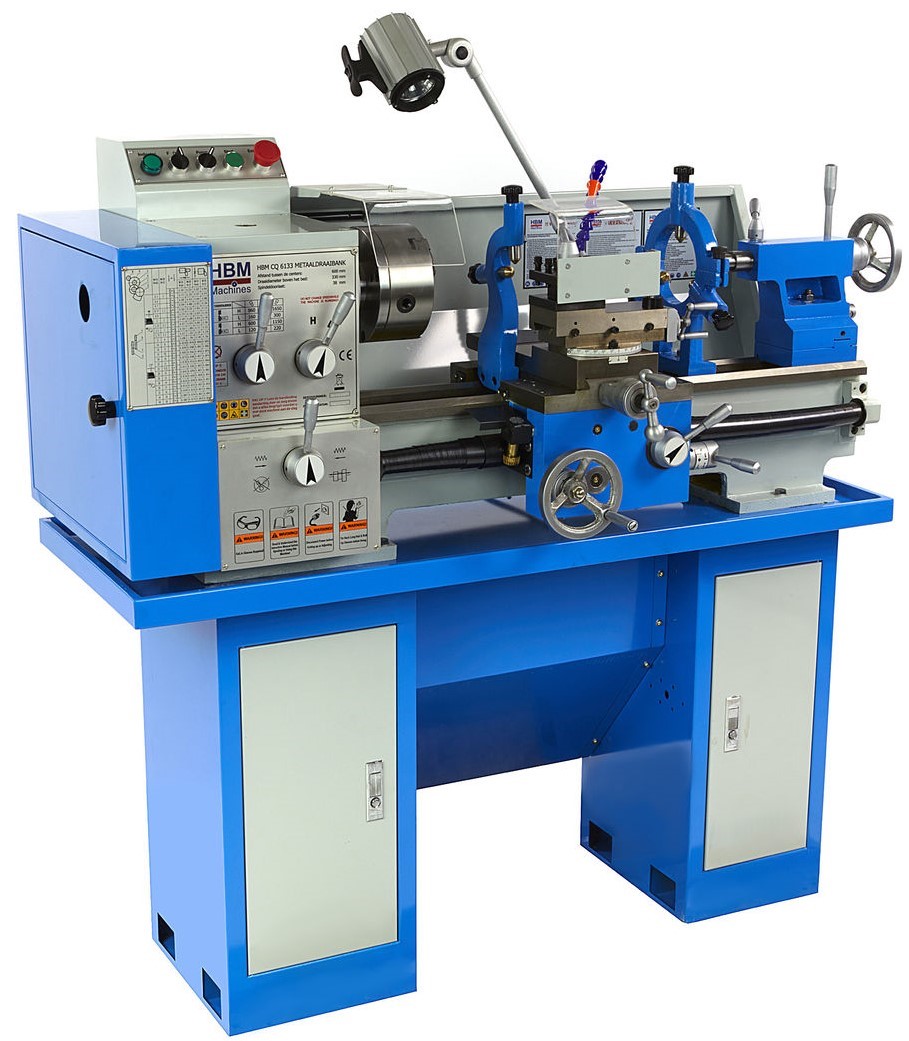

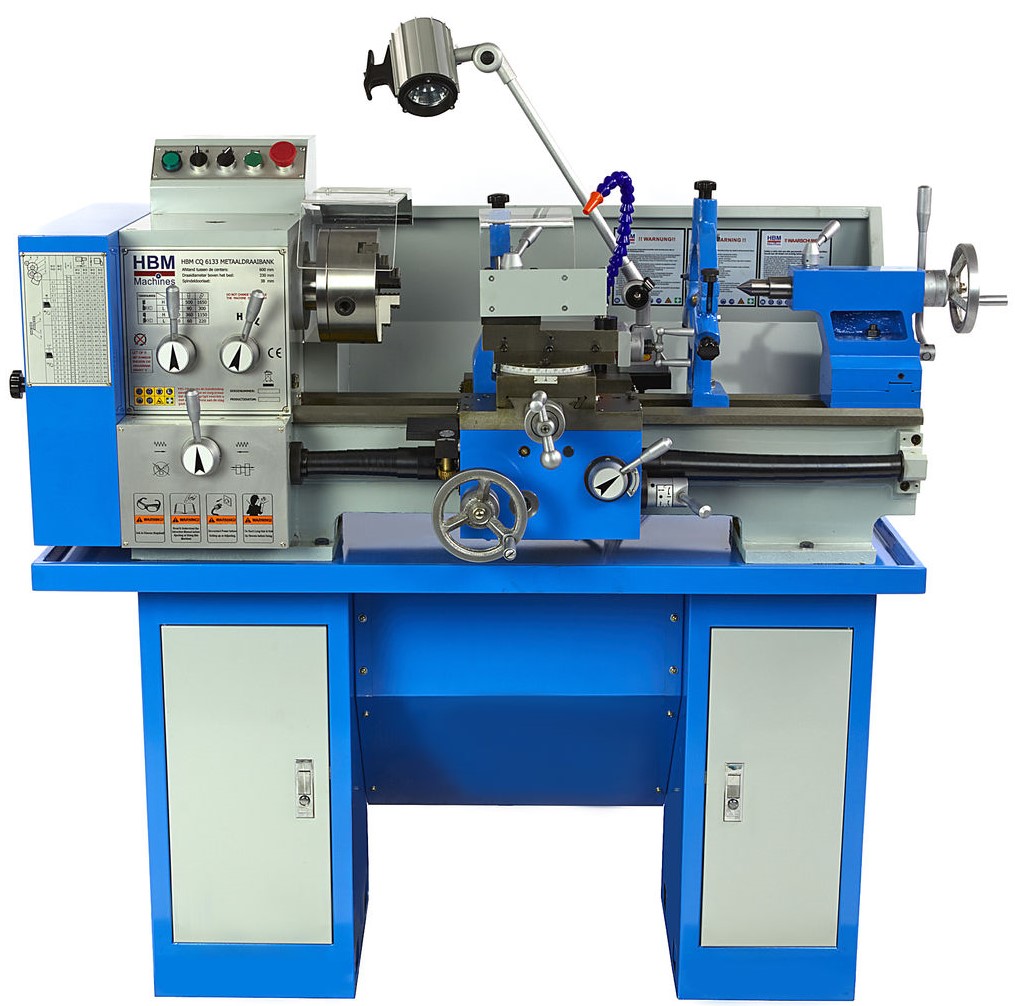

Mit einem maximalen Drehdurchmesser von 320mm über dem Bett und einem Abstand zwischen den Spitzen von 600mm lässt sich diese stabile Metalldrehmaschine in Ihrer Werkstatt perfekt integrieren. Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.

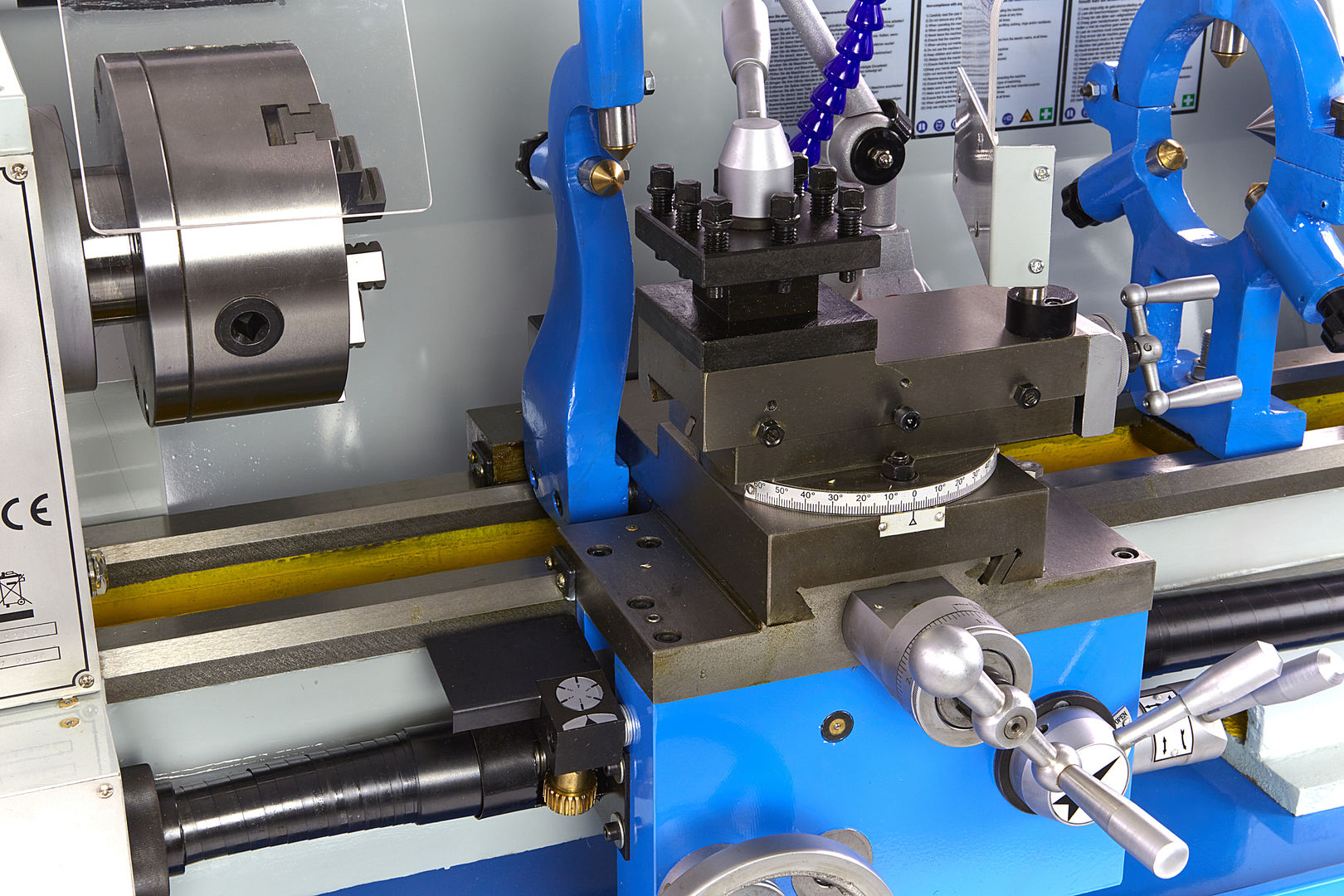

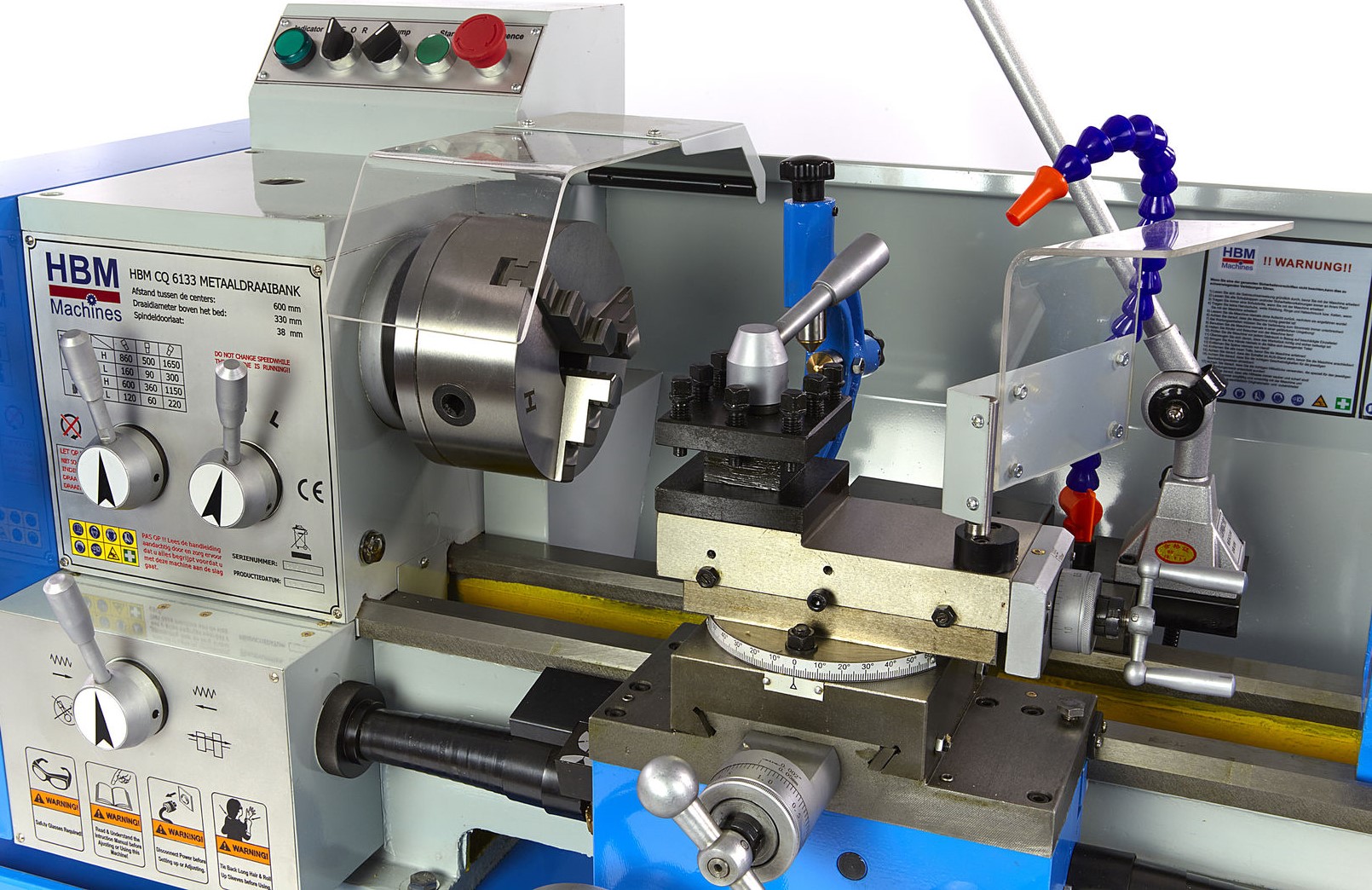

Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Die Hauptspindel hat einen Durchmesser von 38mm und eine MK5 Halterung.
Die Leuchte ist eine sehr nützliche Ergänzung, die die Sicht auf das Werkstück erheblich verbessert. Sie fährt mit dem langen Schlitten während der Arbeit mit.

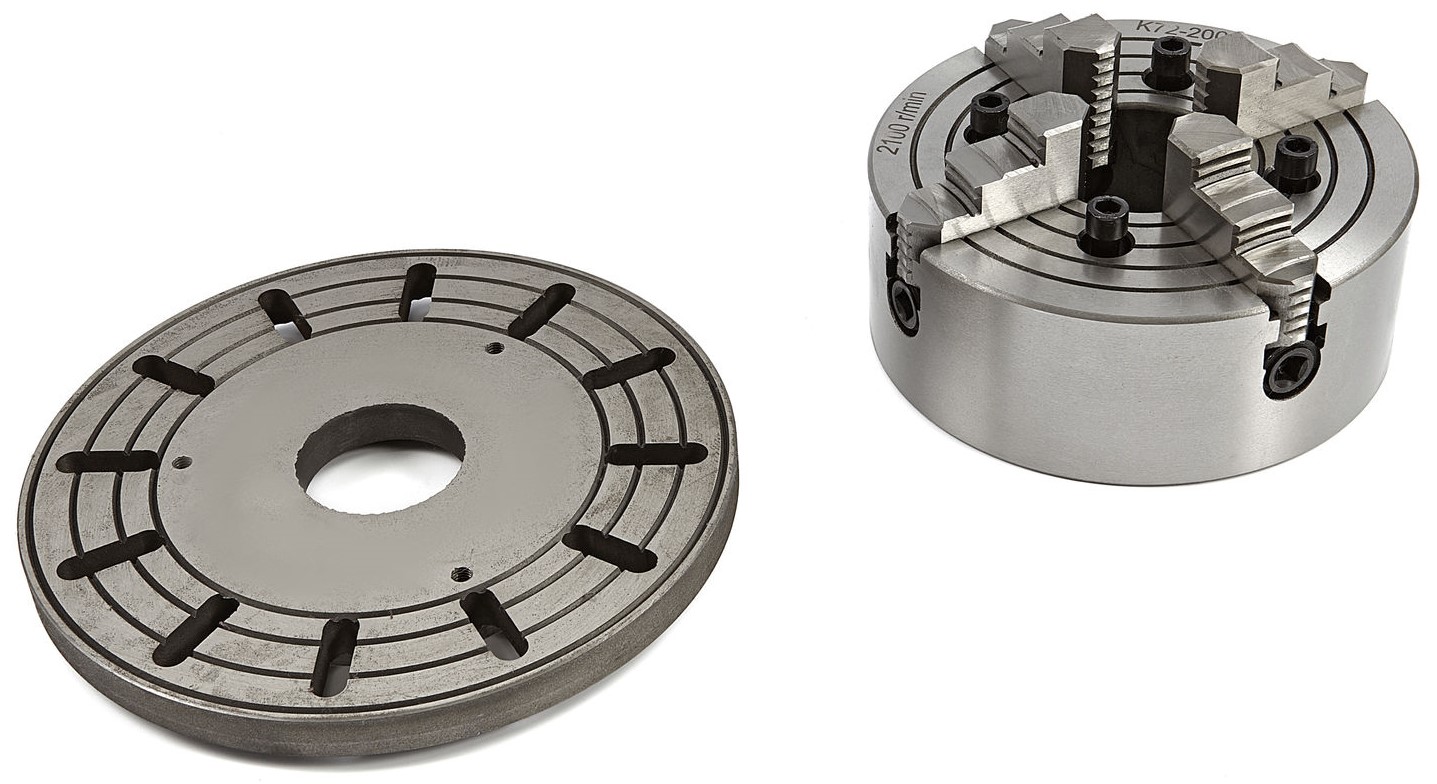

Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Rückwand und einer Auffangwanne für Späne ausgestattet. Der Schrank für die Wechselrollen ist durch einen Hebel leicht zu öffnen, sodass keine weiteren Werkzeuge benötigt werden. Die Lieferung wird mit einem (unabhängigen) Vierbacken Drehfutter und einer Aufspannplatte vervollständigt.
Technische Informationen:
Arbeitsbereich
Drehdurchmesser über dem Bett |
320 mm |
---|---|
Drehdurchmesser über dem Querträger |
220 mm |
Spitzenhöhe | 170 mm |
Spitzenweite | 600 mm |
Bettbreite | 160 mm |
Verschiebung
Verschiebung des Querträgers | um 160 mm verschiebbar |
---|---|
Verschiebung des Kegelträgers | um 100 mm verschiebbar |
Durchmesser der Hauptachse | 38 mm |
Spindel
Drehfutteraufnahme | Flansch |
---|---|
Spindelaufnahme | MK 5 |
Spindeldrehzahl | 60 - 1650 U/min |
Gewindeschneiden
Schneidbereich (metrisch) | 0,5 - 4 mm (17 Positionen) |
---|---|
Schneidbereich (in Zoll) | 9 - 40 TPI (20 Positionen) |
Pinole
Pinolenhub | 75 mm |
---|---|
Pinolenaufnahme | MK 3 |
Durchmesser der Pinole | 35 mm |
Antrieb
Motorleistung | 1100 Watt / 1,5 PS | |
---|---|---|
Spannung | 230 Volt | 400 Volt |
Maße und Gewichte
Empfohlene Meißelgröße | 16 x 16 mm |
---|---|
Maschinenmaße | 1380 x 740 x 1190 mm |
Verpackungsmaße | 1.Karton: 1330 x 770 x 650 mm 2.Karton: 360 x 320 x 680 mm 3.Karton: 360 x 320 x 680 mm |
Gewicht | 340 kg |
Lieferung

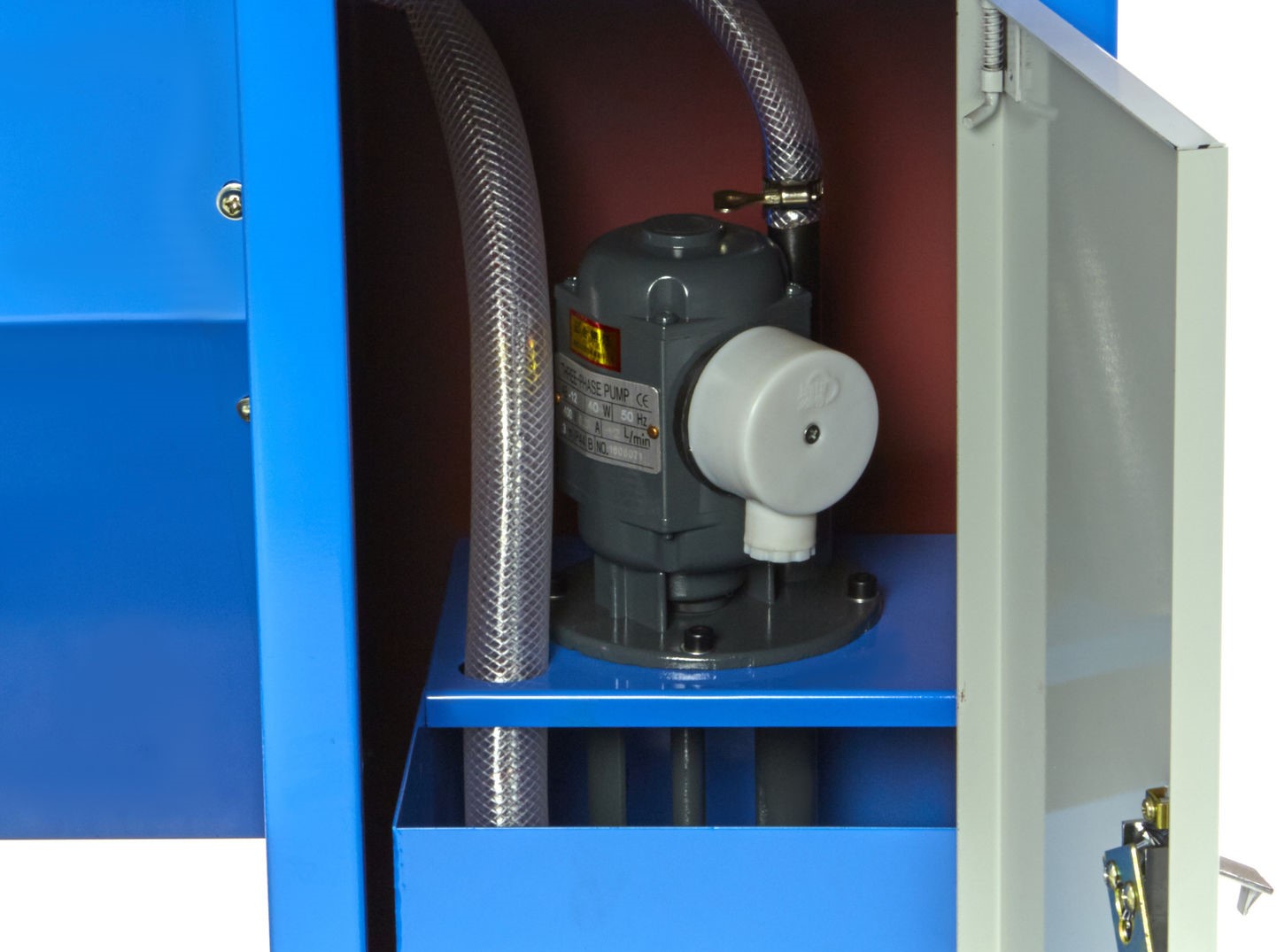

Lieferumfang | Untergestell mit Türen Dreibacken Drehfutter Ø160mm Vierbacken Drehfutter Ø200mm (unabhängig) feste und mitlaufende Lünette (Zentrierspitzen) Aufspannplatte Ø200 mm Vierfachstahlhalter für Meißel Maschinenbeleuchtung Auffangwanne / Spänewanne Gehärtete Führungsbahnen Längsvorschub, Quervorschub Gewindeschneiduhr Komplettes Kühlsystem Schutz gegen Nullspannung Spann- und Stützschutz Satz Wechselräder Bedienwerkzeuge |
---|
Breite: | 1380 mm |
---|---|
Gewicht: | 340 kg |
Höhe: | 1190 mm |
Motorleistung: | 1100 Watt |
Spannung: | 230 Volt, 400 Volt |
Tiefe: | 740 mm |
Verpackungsabmessungen: | 1330 x 770 x 650 mm |
