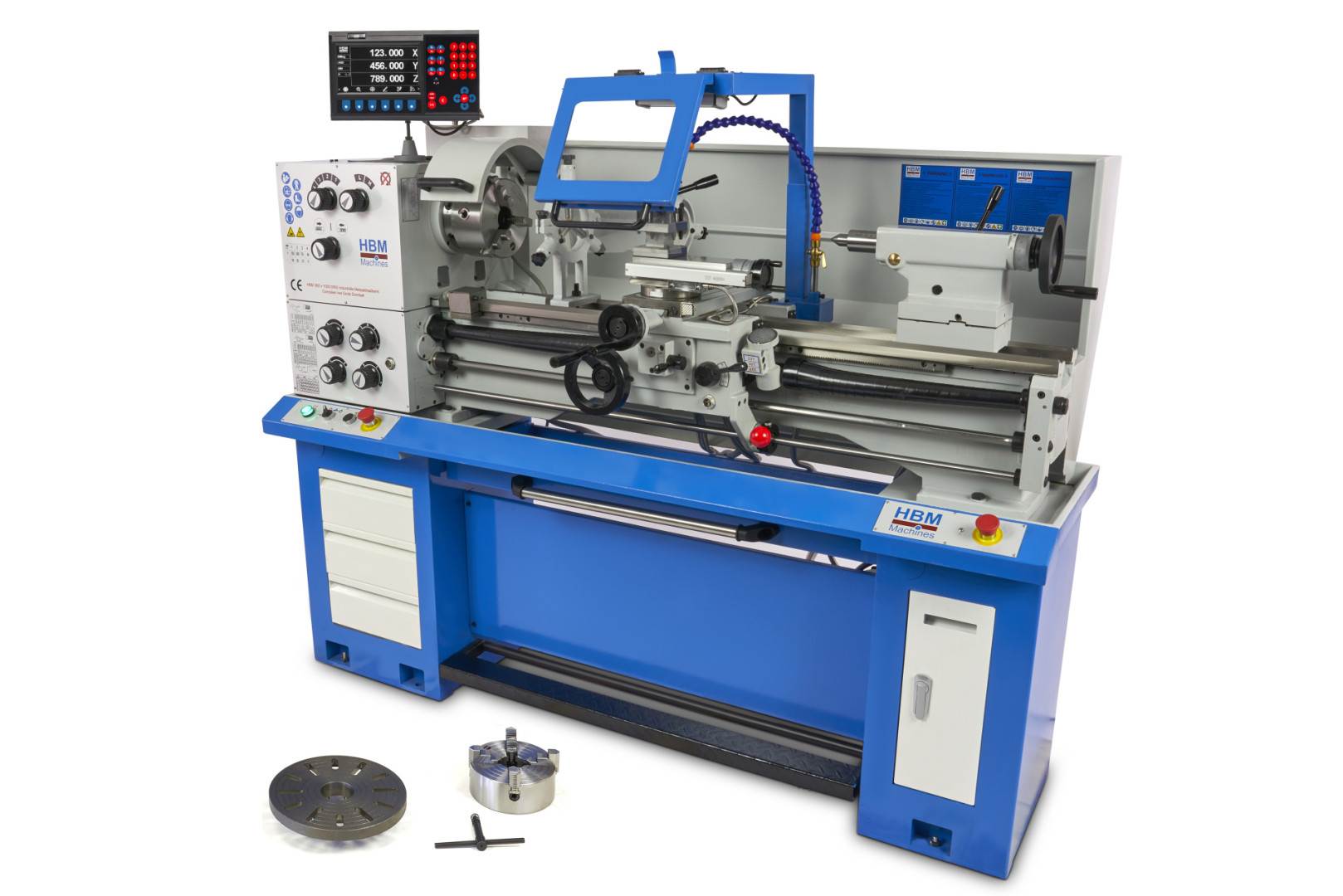

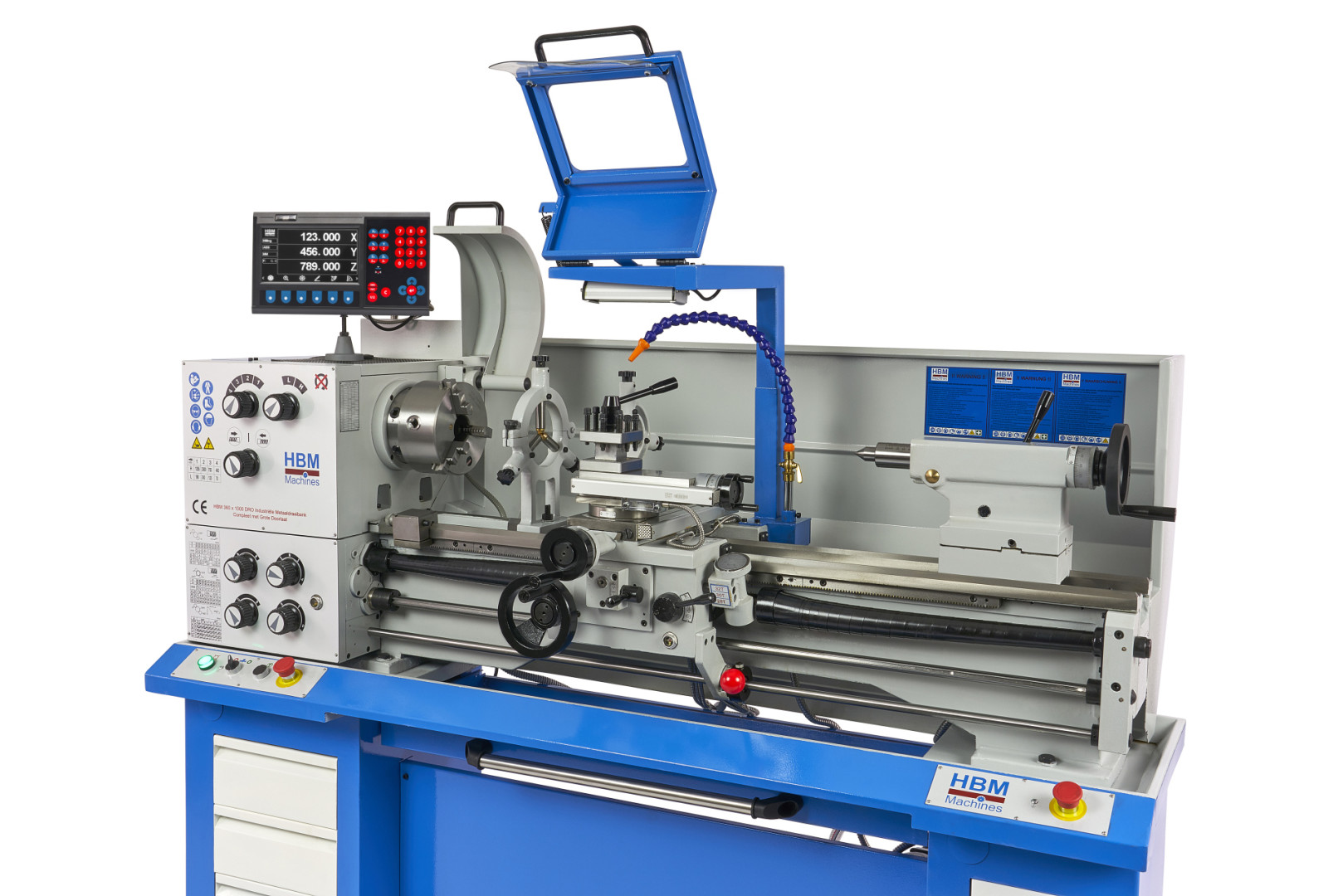

Metalldrehmaschine 360x1000mm 400V LCD
5.199,00 €*
% 6.199,00 €* (16.13% gespart)Sofort verfügbar, Lieferzeit: 5 - 10 Werktage
Produktnummer:
100-10363
Lieferzeit:
5 - 10 Werktage
- Versandkostenfrei innerhalb von Deutschland
- telefonischer Support
- Rechnungs- und Ratenkauf möglich
Produktinformationen "Metalldrehmaschine 360x1000mm 400V LCD"

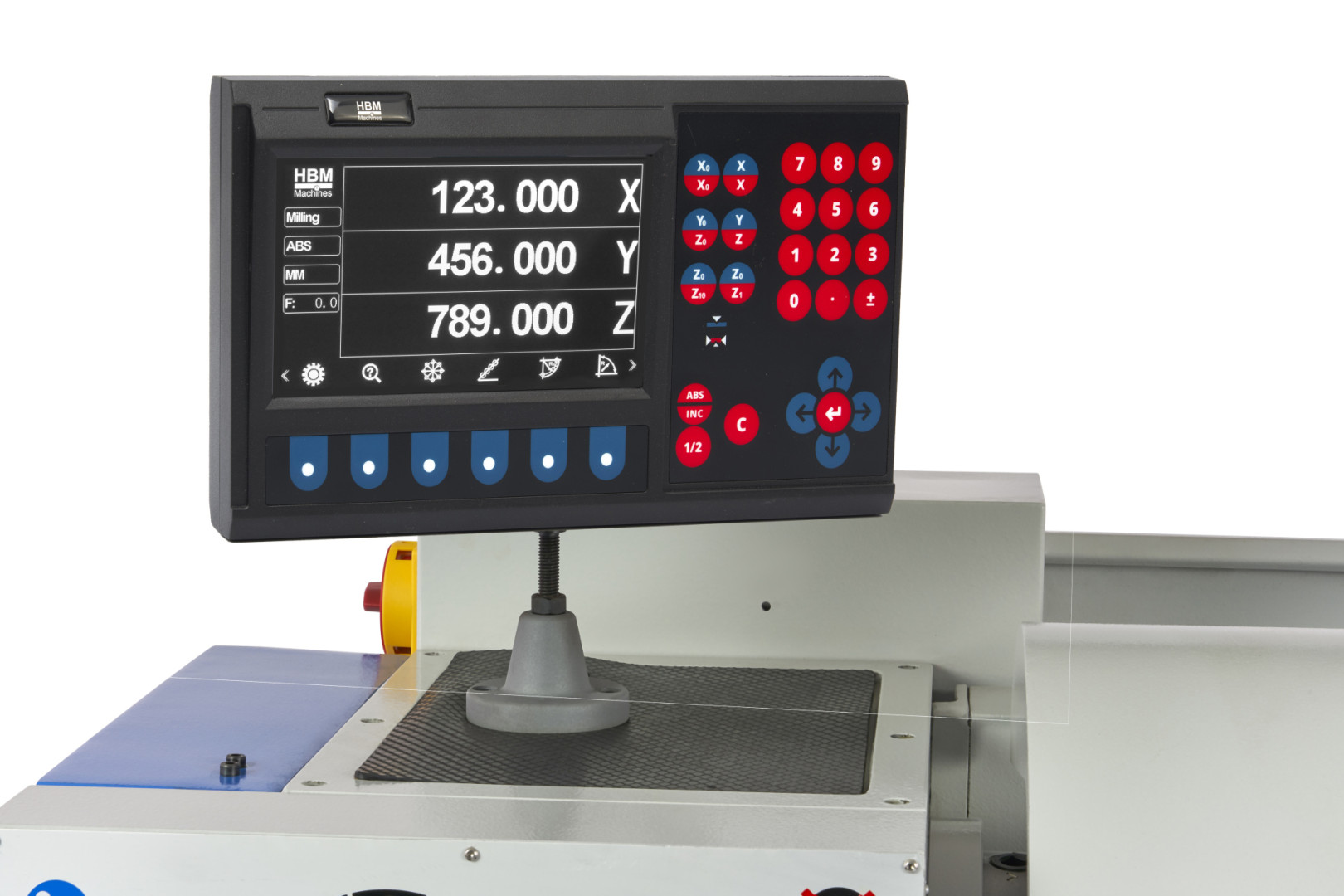

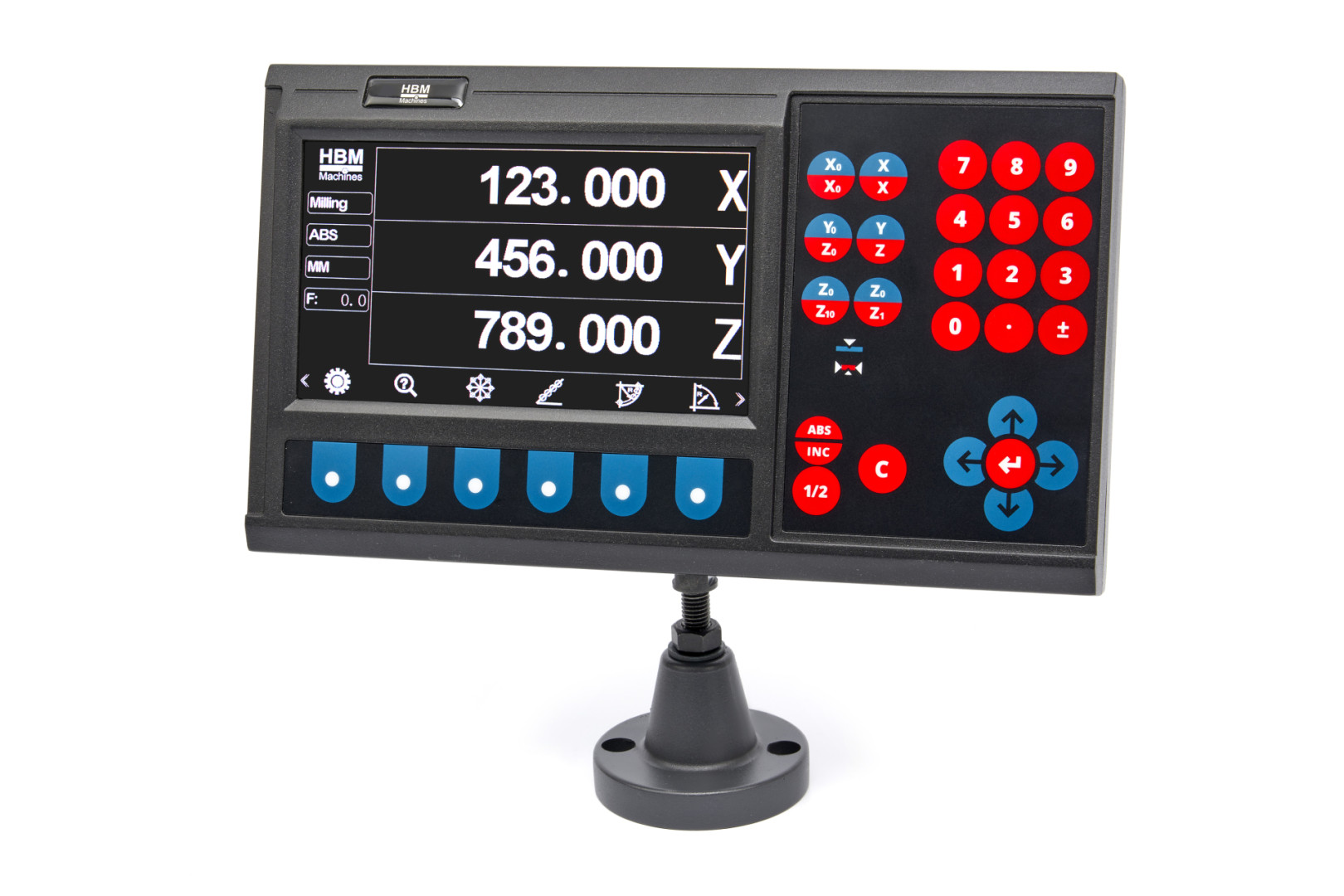

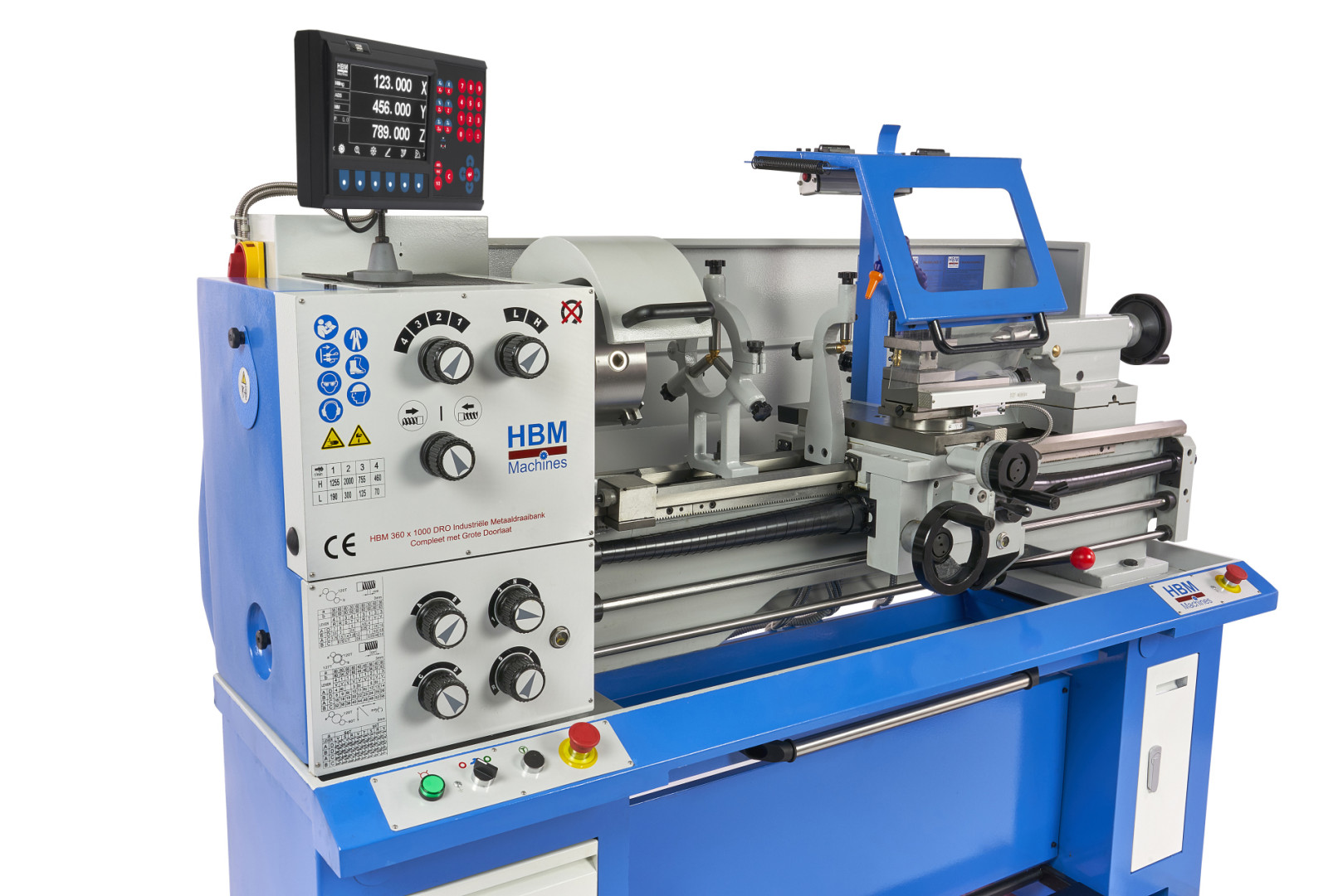

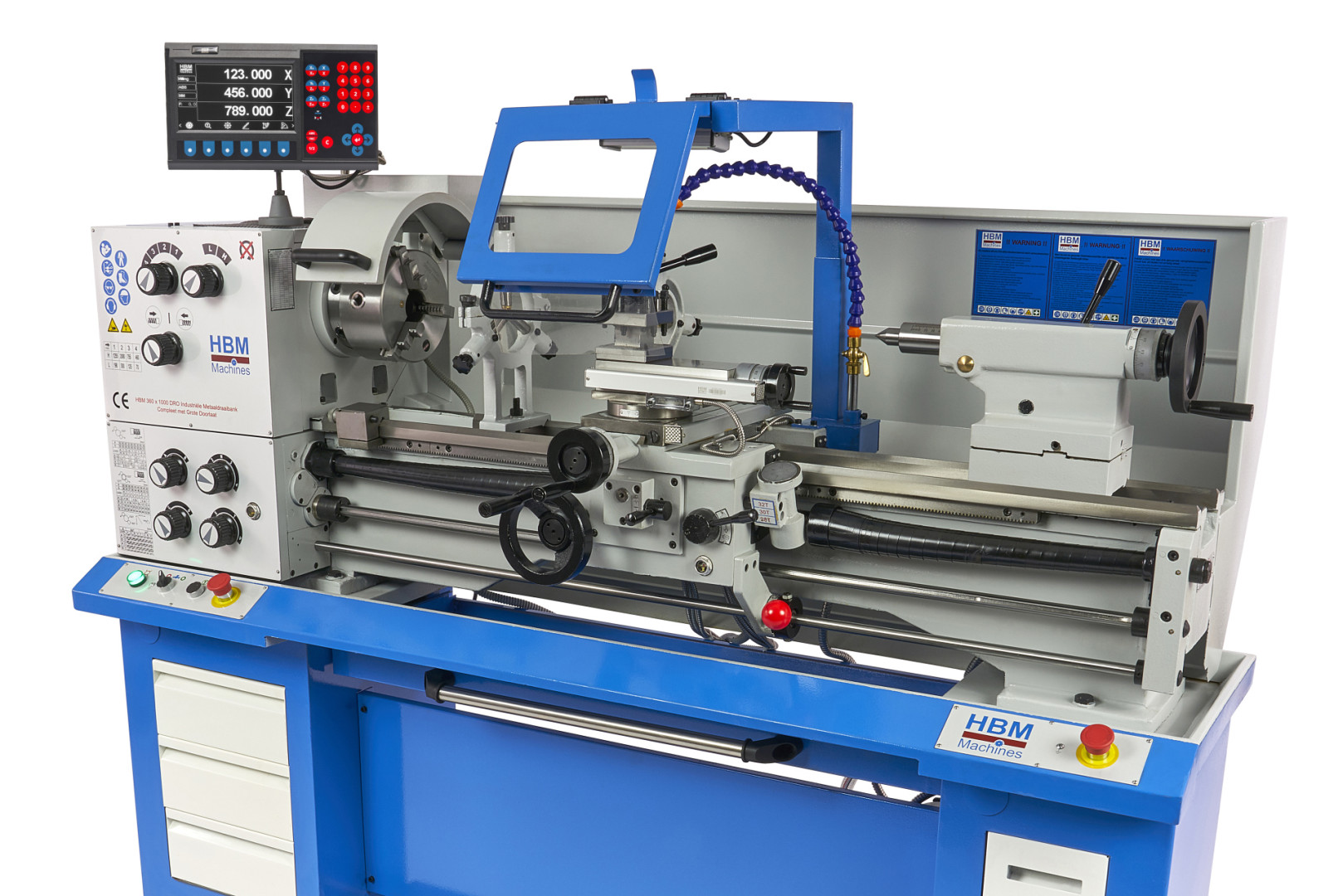

Diese Drehmaschine mit 1500 Watt besticht mit dem LCD Digitalanzeigensystem und eignet sich perfekt für die Industrie. Die Hauptspindel hat einen Durchmesser von 50mm.
Mit einem maximalen Drehdurchmesser von 360mm über dem Bett und einem Abstand zwischen den Spitzen von 1000mm ist diese industrielle Metalldrehmaschine perfekt für Ihre Werkstatt. So können Sie einfach Stahl, NE-Materialien und Kunststoffe bearbeiten. Der 400V Anschluss und der Materialdurchlass von bis zu 50mm zeigt, dass diese Maschine für den professionellen Einsatz bestens geeignet ist. Um den Durchmesser zu bearbeiten, kann man einfach die Brücke abnehmen. Die dreiachsige LCD Digitalanzeige macht das Arbeiten mit der Metalldrehmaschine noch präziser und stellt sicher, dass auch der weniger erfahrene Heimwerker die Drehmaschine ohne große Einarbeitungszeit nutzen kann.
Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.

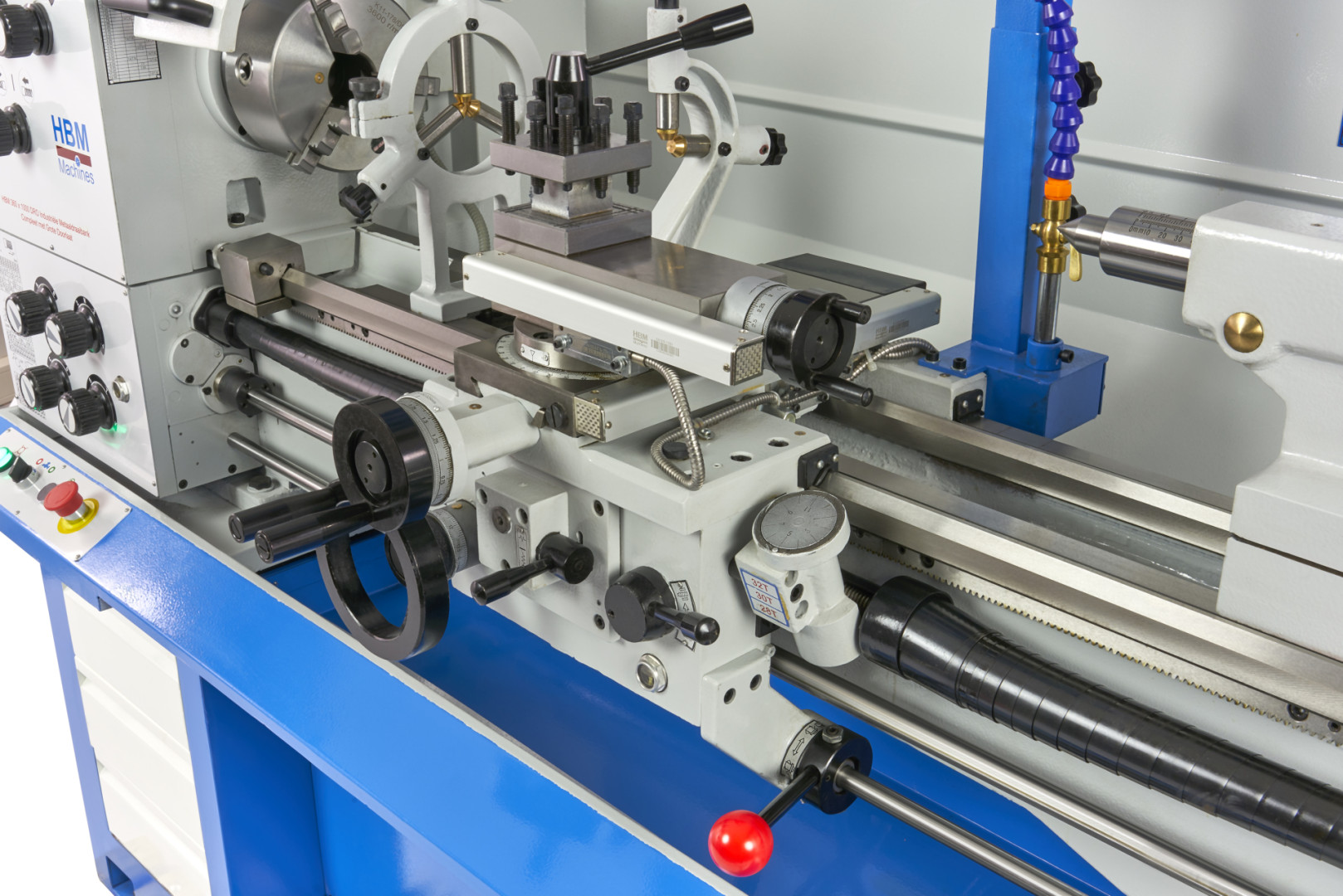

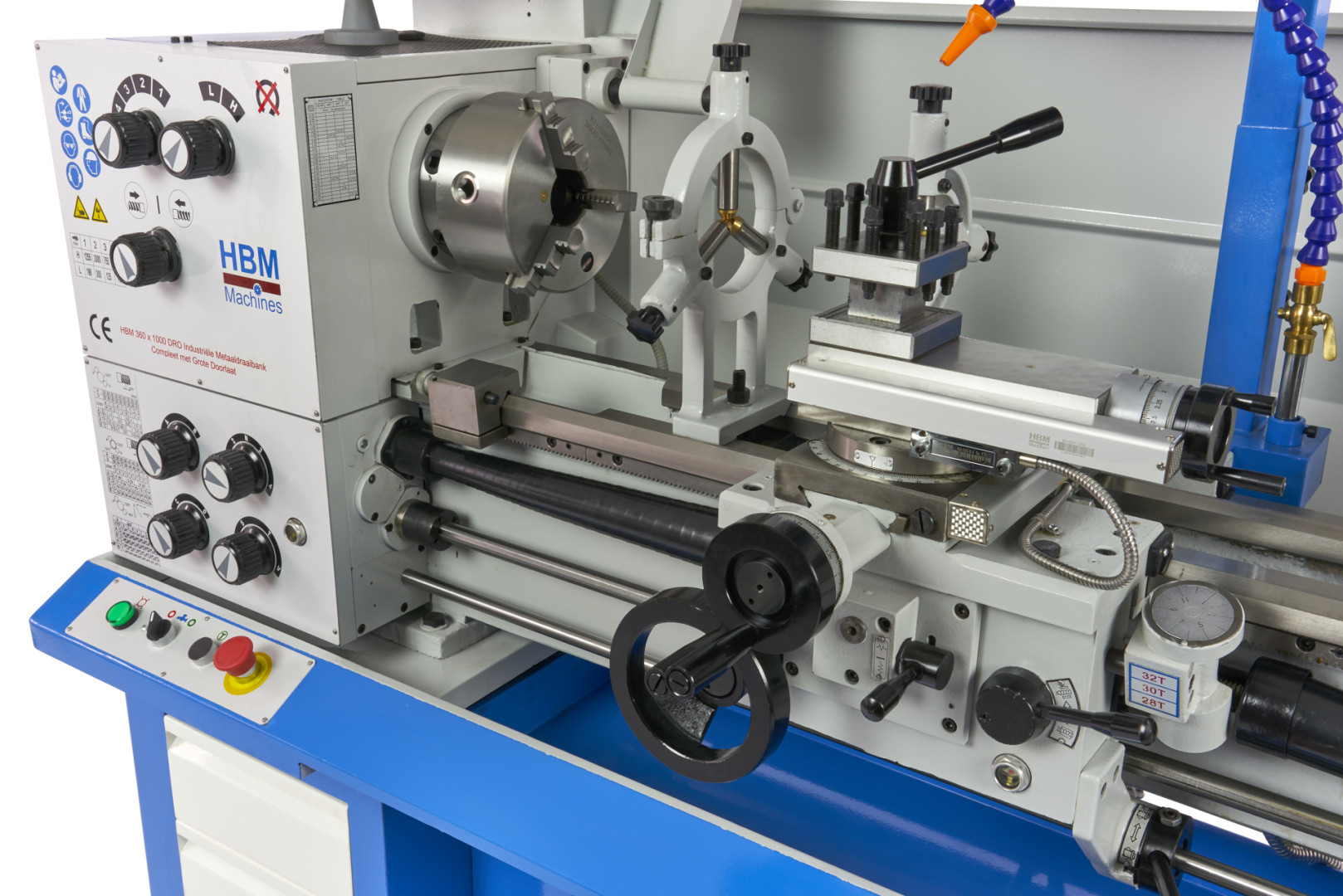

Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Die Hauptspindel ist geschliffen und gehärtet. Die Spindelbohrung hat einen Durchmesser von 50mm.

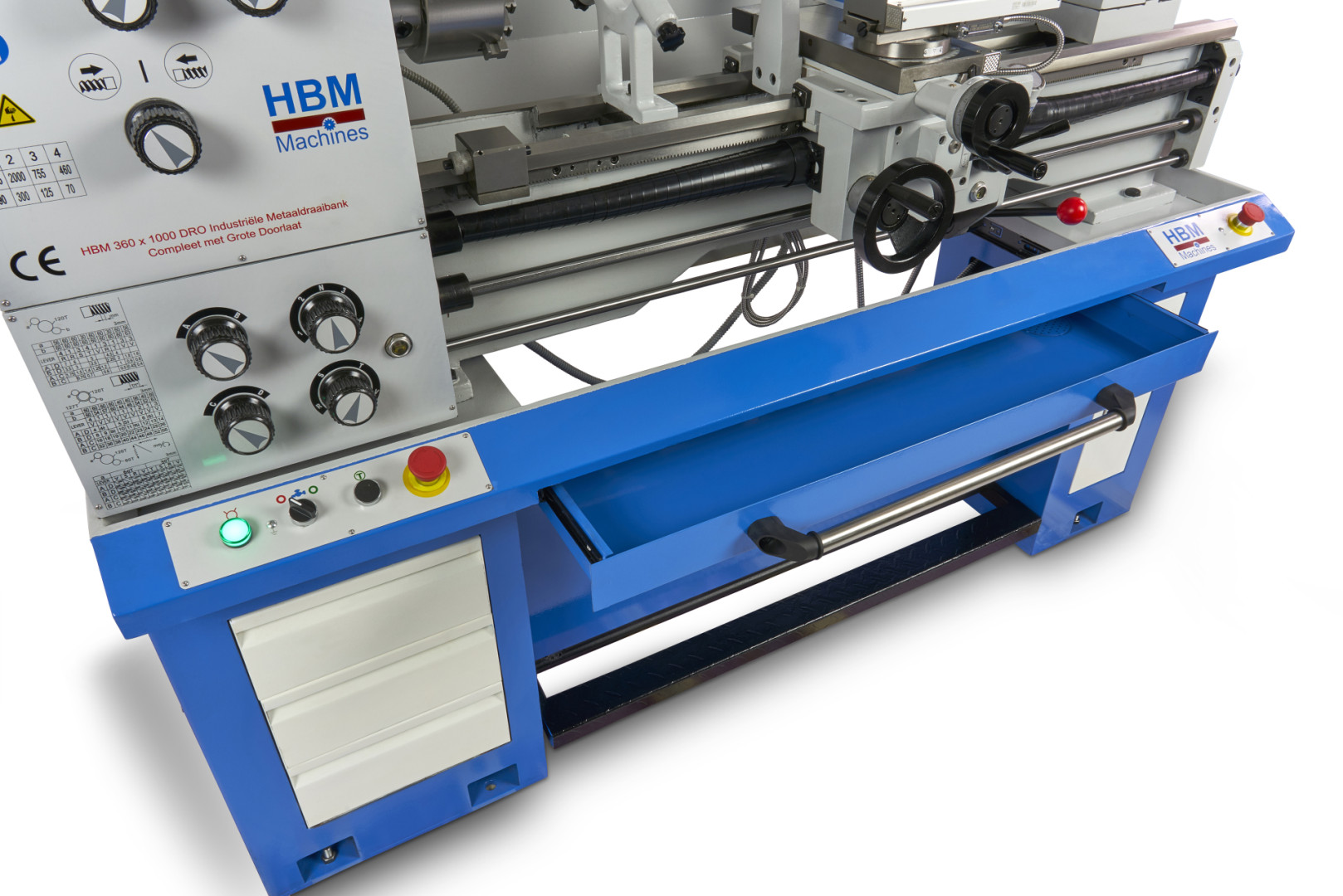

Durch die LED Beleuchtung wird die Sicht auf das Werkstück erheblich verbessert. Sie sitzt direkt am langen Schlitten und fährt während der Arbeit mit. Mit der elektromechanischen Fußbremse lassen sich die Umrüstzeiten einfach reduzieren. Die Metalldrehmaschine verfügt über eine nach vorne ausziehbare Spänewanne, mit der die Maschine weniger Platz benötigt.

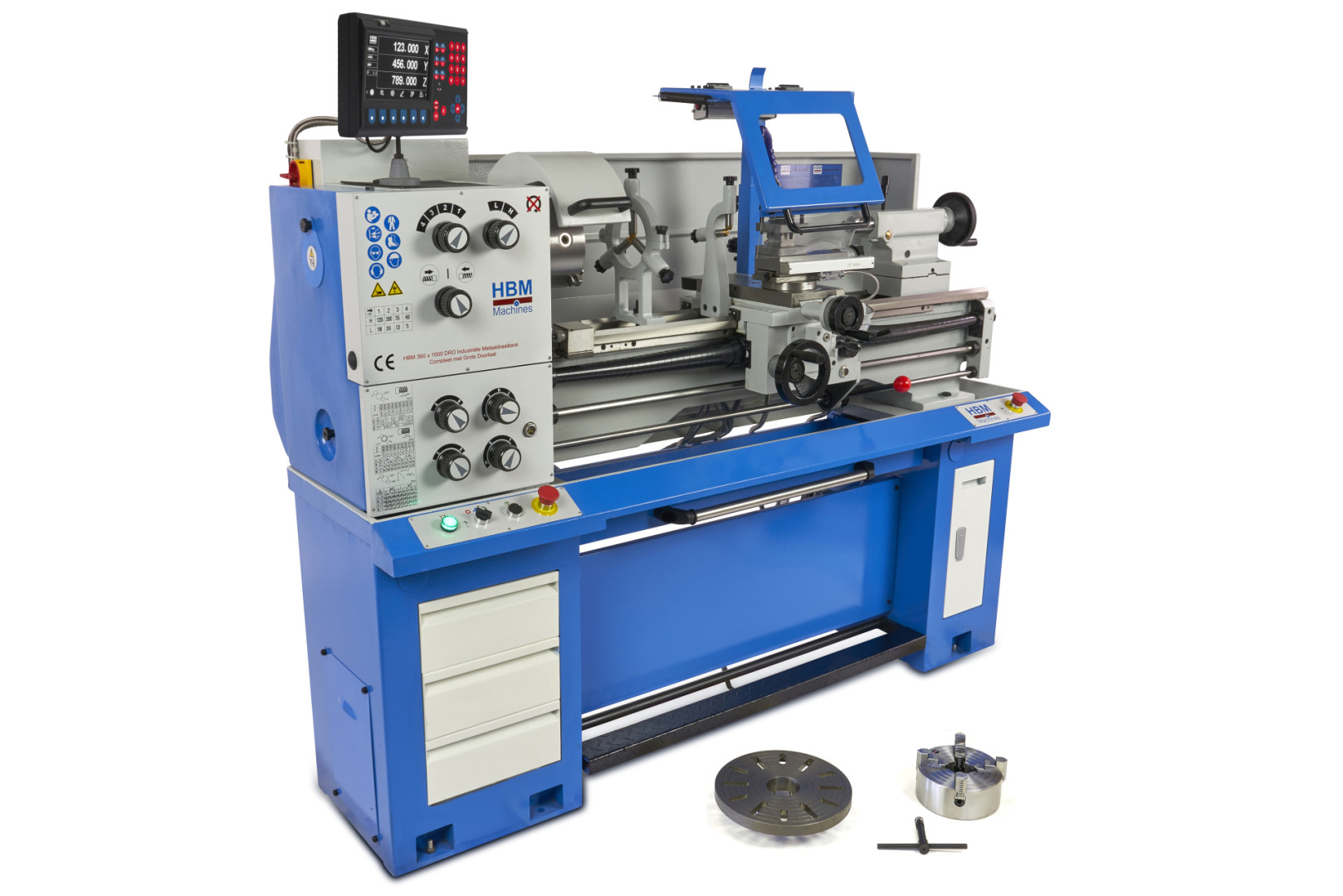

Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Rückwand und einer abnehmbaren Auffangwanne für Späne ausgestattet. Die Lieferung wird mit einem Vierbacken Drehfutter und einer Aufspannplatte vervollständigt.
Technische Informationen:
Arbeitsbereich
| Drehdurchmesser über dem Bett | 360 mm |
|---|---|
| Spitzenhöhe | 180 mm |
| Spitzenweite | 1000 mm |
| Bettbreite | 187 mm |
Verschiebung
| Verschiebung des Querträgers | um 170 mm verschiebbar |
|---|---|
| Durchmesser der Hauptachse | 50 mm |
Spindel
| Drehfutteraufnahme | Camlock D1-5 |
|---|---|
| Spindeldrehzahl | 70 - 2000 U/min |
Gewindeschneiden
| Schneidbereich (metrisch) | 0,4 - 7 mm |
|---|---|
| Schneidbereich (in Zoll) | 4 - 56 TPI |
Pinole
| Pinolenhub | 100 mm |
|---|---|
| Pinolenaufnahme | MK 3 |
Antrieb
| Motorleistung | 1500 Watt / 2 PS |
|---|---|
| Spannung | 400 Volt |
Maße und Gewichte
| Verpackungsmaße | 1920 x 760 x 1560 mm |
|---|---|
| Gewicht | 630 kg |
Lieferung

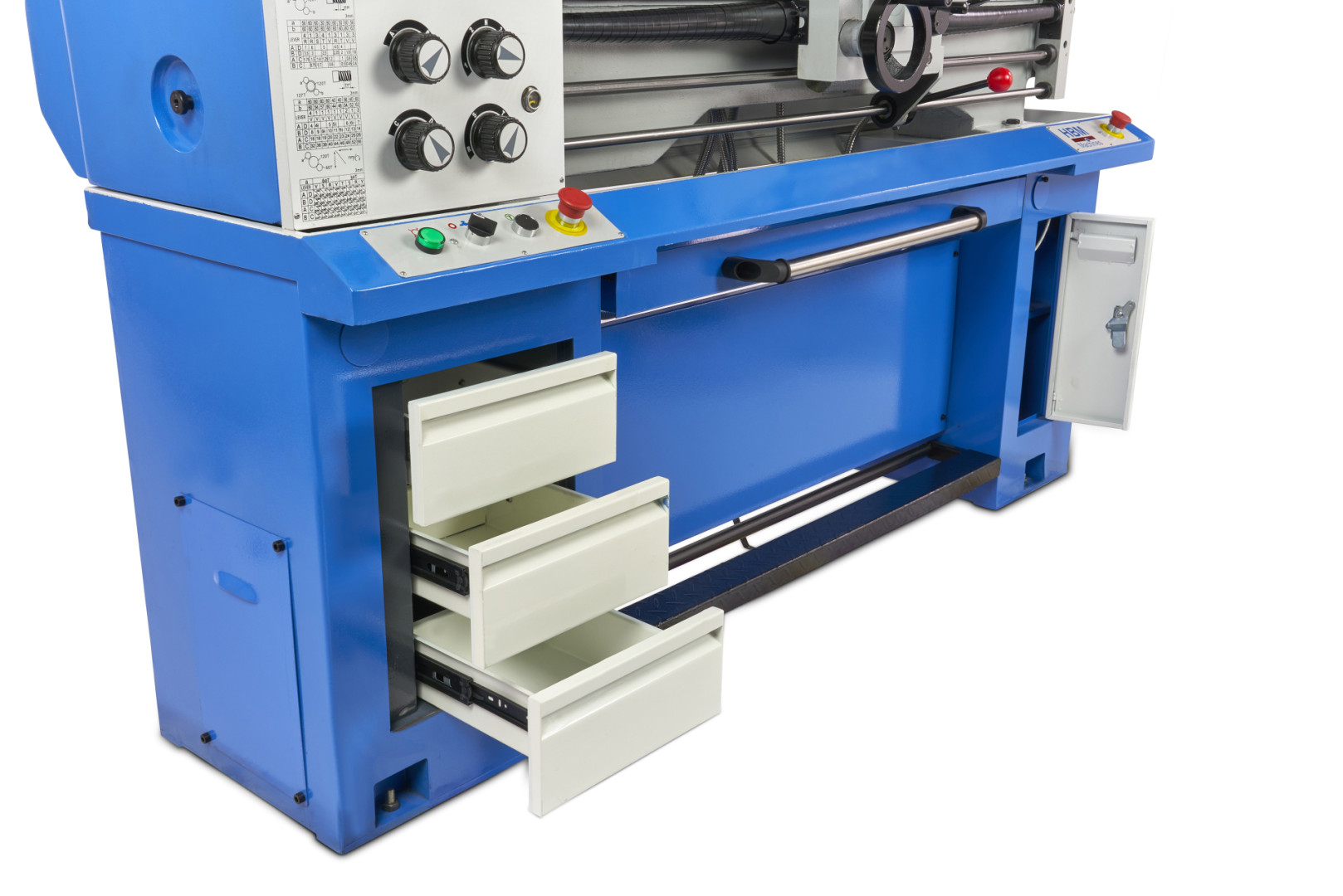

| Lieferumfang | LCD Digitalanzeigesystem (3-Achsen) Fußpedal mit Bremsfunktion Untergestell mit Türen Dreibacken Drehfutter Ø160mm Vierbacken Drehfutter Ø200mm feste und mitlaufende Lünette Aufspannplatte Ø250mm Vierfachstahlhalter für Meißel LED Maschinenbeleuchtung Auffangwanne / Spänewanne Gehärtete und geschliffene Führungsbahnen Längsvorschub, Quervorschub Gewindeschneiduhr Komplettes Kühlsystem Schutz gegen Nullspannung Spann- und Stützschutz Bedienwerkzeuge |
|---|
Eigenschaften "Metalldrehmaschine 360x1000mm 400V LCD"
| Breite: | 1920 mm |
|---|---|
| Gewicht: | 630 kg |
| Höhe: | 1560 mm |
| Motorleistung: | 1500 Watt |
| Tiefe: | 760 mm |
| Spannung: | 400 Volt |
Zubehör
Abstechhalter mit HSS Messer 10mm/16mm/18mm
Ab
15,95 €*
Wählen Sie zwischen den Schafthöhen von 10 mm, 16 mm und 18 mm - nutzen Sie die HSS-Messer um Ein- und Abstecharbeiten vorzunehmen!Spannen Sie den Abstechhalter in den Stahlhalter der Drehmaschine ein. Auf der Oberseite des Halters befindet sich eine Klemmschraube, die mit Hilfe des Innensechskantschlüssels auf- und zugezogen werden kann. Somit können Sie das HSS-Messer schnell und sicher im Halter befestigen.Die Klinge kann je nach Einsatzzweck an- bzw. auch zugeschliffen werden. Es kann also zum Beispiel die Einstichbreite verringert oder der Messwinkel verändert werden. Dadurch ist eine universelle Materialbearbeitung möglich. Je schmaler die Schneide ist, desto feinere Arbeiten können damit durchgeführt werden. Bitte beachten Sie, dass mit der Verringerung der Messerstärke auch das Risiko von Schwingungen bei höherem Druck steigt. Technische Informationen: 10 mm (100-01971)16 mm (100-01972)18 mm (100-01973)Schafthöhe des Halters10 mm16 mm18 mmLänge des Halters100 mm125 mm Material des Messers HSSHöhe des Messers8 mm8 mm10 mmDicke des Messers2 mm2 mm2,5 mmLänge des Messers75 mm80 mm100 mm
Abstechhalter mit HSS Messer 8mm/10mm/12mm
Ab
14,15 €*
Wählen Sie zwischen den Schafthöhen von 8mm, 10mm und 12mm - nutzen Sie die HSS-Messer, um Ein- und Abstecharbeiten vorzunehmen!Spannen Sie den Abstechhalter in den Stahlhalter der Drehmaschine ein. Auf der Oberseite des Halters befindet sich eine Klemmschraube, die mit Hilfe des Innensechskantschlüssels auf- und zugezogen werden kann. Somit können Sie das HSS-Messer schnell und sicher im Halter befestigen.Die Klinge kann je nach Einsatzzweck an- bzw. auch zugeschliffen werden. Es kann also zum Beispiel die Einstichbreite verringert oder der Messwinkel verändert werden. Dadurch ist eine universelle Materialbearbeitung möglich. Je schmaler die Schneide ist, desto feinere Arbeiten können damit durchgeführt werden. Bitte beachten Sie, dass mit der Verringerung der Messerstärke auch das Risiko von Schwingungen bei höherem Druck steigt. Technische Informationen: 8 mm (100-2042)10mm (100-2265)12 mm (100-2266)Schafthöhe des Halters8 x 8 mm10 x 10 mm12 x 12 mm Material des MessersHSSHöhe des Messers8,25 mmDicke des Messers1,5 mmLänge des Messers73 mm
Schnellwechselhalter für 10mm/20mm Meißel
39,95 €*
Wählen Sie zwischen dem Schnellwechselhalter für 10 mm oder 20 mm Meißel - finden Sie den richtigen Halter für Ihre Drehmaschine!Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Mit den Justierschrauben lässt sich der Halter genau auf Ihre Arbeiten anpassen. Der Stahlhalterkopf / Hauptblock lässt sich einfach an den jeweiligen Meißelblöcken anbringen und mit dem zentralen Loch an der Drehmaschine anbringen. Das Set besteht aus drei Meißelblöcken. Diese Blöcke können zu Ihren bestimmten Zwecken eingesetzt werden. Technische Informationen: 10 x 10 mm100-0086620 x 20 mm100-00867Zentrales Loch oben11 mm11 mmZentrales Loch unten11 mm20 mmAbmessungen Hauptblock50 x 60 x 31 mm67 x 67 x 49 mm Meißelkapazität10 x 10 mm20 x 20 mm Lieferumfang1 Hauptblock / Stahlhalterkopf3 Meißelblöcke

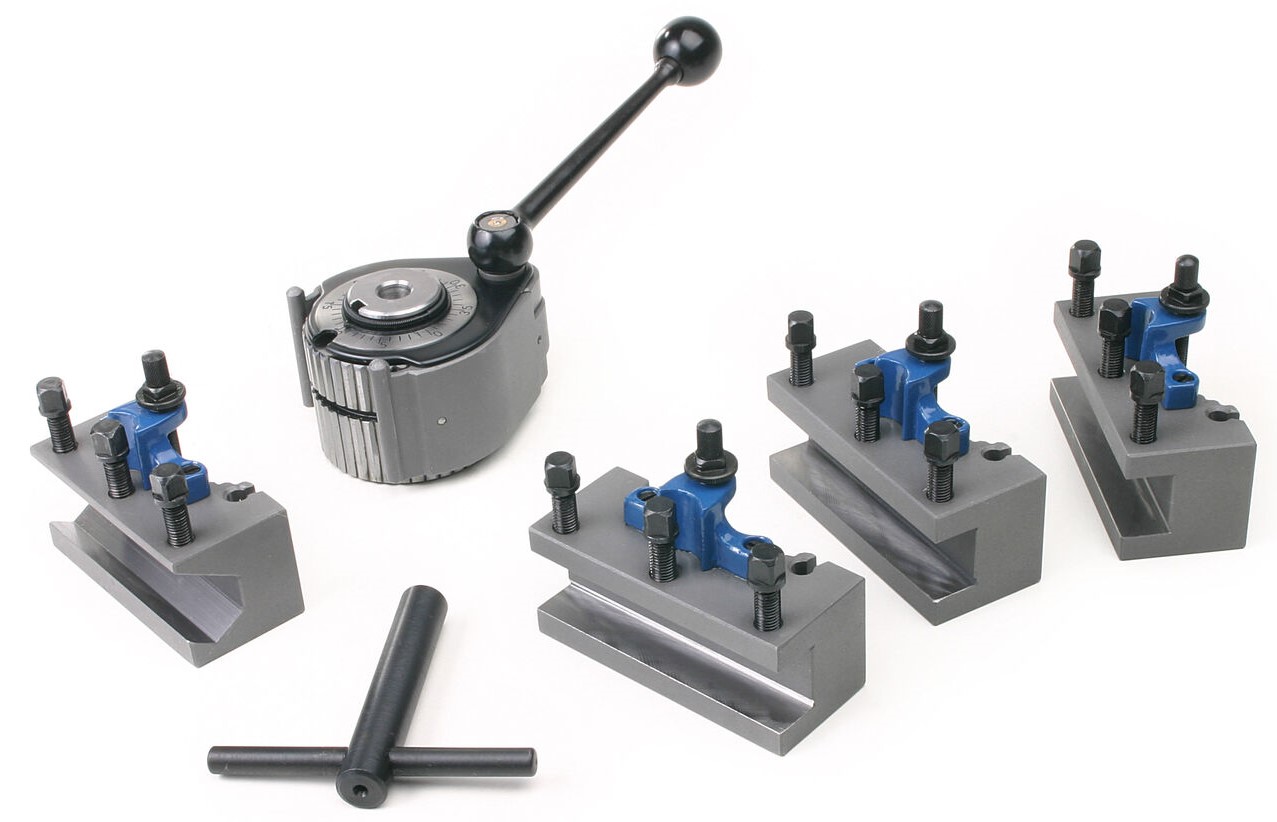

Schnellwechselhalter Multifix Typ A/E/B/C/D
Ab
632,00 €*
Wählen Sie zwischen den Schnellwechselhalter Typen A, E, B, C und D - finden Sie den richtigen Schnellwechselhalter für Ihre Drehmaschine!Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Der Halter lässt sich in 40 verschiedene Winkel einstellen. Die wiederholbare Wechselgenauigkeit über Jahre liegt auch bei einer hohen Präzision unter 0,01 mm. Die Höhenverstellung kann ohne das Unterlegen von Blechen durchgeführt werden. Der jeweilige Werkzeughalter lässt sich durch die Exzenterspannung leicht lösen und arretieren. So lässt sich der Halter von Jedermann einfach bedienen. Technische Informationen: Typ ABN-23-1000Typ EBN-23-1001Typ BBN-23-1002Typ CBN-23-1003Typ DBN-23-1004Größedes SchnellwechselhaltersAEBCD Geeignet für folgende Drehdurchmesser150 - 300 mm200 - 400 mm300 - 500 mm400 - 700 mm---Antriebsleistung der Drehmaschine2000 Watt4500 Watt7000 Watt13000 Watt--- Lieferumfang1 Hauptblock / Stahlhalterkopf 3 Wechselhalter mit geradem Einsatz 1 Wechselhalter mit Prismeneinsatz
Schnellwechselhalter Multifix Typ A0/A1/E/B
Ab
299,95 €*
Wählen Sie zwischen den Schnellwechselhalter Typen A0, A1, E und B - finden Sie den richtigen Schnellwechselhalter für Ihre Drehmaschine!Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Der Halter lässt sich in 40 verschiedene Winkel einstellen. Mit den Justierschrauben lässt sich der Halter genau auf Ihre Arbeiten anpassen. Die Höhenverstellung wird mit der Rändelschraube durchgeführt. So lässt sich der Halter spielfrei und präzise spannen.Der Stahlhalterkopf / Hauptblock lässt sich einfach an den jeweiligen Meißelblöcken anbringen und mit dem zentralen Loch an der Drehmaschine anbringen. Das Set besteht aus verschiedenen Blöcken für quadratische und runde Meißel. Diese Blöcke können zu Ihren bestimmten Zwecken eingesetzt werden. Kopf und Halter sind beide mit einer profilgeschliffenen Verzahnung versehen. Technische Informationen: Typ A0100-00859Typ A1100-9068Typ E100-00861Typ B100-00862Geeignet für folgende Drehdurchmesser120 - 220 mm150 - 300 mm200 - 400 mm300 - 500 mm Meißelkapazität12 mm20 mm20 mm25 mm Lieferumfang1 Hauptblock / Stahlhalterkopf3 Blöcke für quadratische Meißel1 Block für runde MeißelPassender Schlüssel und Inbus
Drehmeißel Set 11-teilig 6mm/8mm/10mm/12mm/16mm
Ab
29,95 €*
Wählen Sie Ihre bevorzugte Größe: 6mm, 8mm, 10mm, 12mm, 16mm. Jedes 11-teilige Set enthält verschiedene Meißel in einer Holzkassette.An einem Drehmeißel sind Einspannungsschaft und Schneide an einem Grundkörper befestigt. Alles besteht aus einem einzigen Material. Außerdem ist jeder Meißel mit einem HM-Wendeplättchen versehen.Das Set besteht aus einem Spitzmeißel, einem Stichmeißel, jeweils einem Messermeißel links und rechts, 5 groben Meißeln und zwei Bohrmeißeln. Diese Meißel können zu ihren bestimmten Zwecken eingesetzt werden. Die Meißel in der ausgewählten Größe werden in einer hölzernen Aufbewahrungskassette geliefert. Technische Informationen: 100-00253100-00254100-00255100-00256100-00258Größe der Meißel6 x 6 mm8 x 8 mm10 x 10 mm12 x 12 mm16 x 16 mm Lieferumfang1 Spitzmeißel 1 Stichmeißel 1 Messermeißel links 1 Messermeißel rechts 5 grobe Meißel 2 Bohrmeißel
Drehmeißel Set 7-teilig 6mm-25mm
Ab
99,95 €*
Wählen Sie Ihre bevorzugte Größe: 6mm, 8mm, 10mm, 12mm, 14mm, 16mm, 20mm und 25mm. Jedes 7-teilige Set enthält verschiedene Meißel und eine passende Wechselplatte.An einem Drehmeißel sind Einspannungsschaft und Schneide an einem Grundkörper befestigt. Alles besteht aus einem einzigen Material. Außerdem ist jeder Meißel mit einem Wendeplättchen versehen, der genau zum Drehwerkzeug passt.Das Set besteht aus zwei Spitzmeißeln, jeweils einem Messermeißel links und rechts, zwei grobe Meißel und einem Bohrmeißel. Diese Meißel können zu ihren bestimmten Zwecken eingesetzt werden. Die Meißel in der ausgewählten Größe werden in einer Kunststoffkassette geliefert. Zur Befestigung der Drehmeißel sind dem Koffer zwei Torxschlüssel beigelegt. Technische Informationen: 100-00239100-00240100-00241100-00242Größe der Meißel6 x 6 mm8 x 8 mm10 x 10 mm12 x 12 mm Lieferumfang2 Spitzmeißel 1 Messermeißel links 1 Messermeißel rechts 2 grobe Meißel 1 Bohrmeißel 2 Torxschlüssel KunststoffkassettePassende Wendeplatte CCMT 06 (geeignet für 6 - 12 mm Meißel) 100-00243100-00244100-00245100-00246Größe der Meißel14 mm x 14 mm16 mm x 16 mm20 mm x 20 mm25 mm x 25 mm Lieferumfang2 Spitzmeißel 1 Messermeißel links 1 Messermeißel rechts 2 grobe Meißel 1 Bohrmeißel 2 Torxschlüssel KunststoffkassettePassende Wendeplatte CCMT 09 (geeignet für 14 - 16 mm Meißel) CCMT 12 (geeignet für 20 - 25 mm Meißel)
Lose HSS Messer (verschiedene Maße)
Ab
5,95 €*
Wählen Sie zwischen den verschiedenen Maßen an HSS Messern - nutzen Sie das HSS-Messer um Ein- und Abstecharbeiten vorzunehmen!Die HSS-Messer können Sie schnell und sicher in einen Abstechhalter befestigen. Die Klinge des Messers kann je nach Einsatzzweck an- bzw. auch zugeschliffen werden. Es kann also zum Beispiel die Einstichbreite verringert oder der Messwinkel verändert werden. Dadurch ist eine universelle Materialbearbeitung möglich. Je schmaler die Schneide ist, desto feinere Arbeiten können damit durchgeführt werden. Bitte beachten Sie, dass mit der Verringerung der Messerstärke auch das Risiko von Schwingungen bei höherem Druck steigt. Technische Informationen: 100-01965100-1674100-1675Material des MessersHSSHöhe des Messers5,5 mm5,5 mm10 mmDicke des Messers1,5 mm1,5 mm2,5 mmLänge des Messers63 mm80 mm100 mm 100-01963100-2043100-01961100-01964Material des MessersHSSHöhe des Messers1/2 "8,25 mm8 mm3/4 "Dicke des Messers3/32 "1,5 mm2 mm1/8 "Länge des Messers4 "73 mm80 mm6 "
Ausverkauft
Schnellwechselhalter Aluminium
59,99 €*
Dieser Schnellwechselhalter ist mit einer 25mm breiten Schaftbohrung am Stahlhalterkopf zur Anbringung an der Drehmaschine ausgestattet.Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Mit den Justierschrauben lässt sich der Halter genau auf Ihre Arbeiten anpassen.Geliefert wird dieses Schnellwechselstahlhalter Set mit zusätzlichem Zubehör. Die zwei mitgelieferten Spannhülsen haben eine Bohrung von 8,5mm und 10,5mm. Die zwei Inbusschrauben in den Maßen M8 x 80mm und M10 x 80mm können Sie zur Befestigung nutzen. Technische Informationen:Zentrale Schaftbohrung des Stahlhalterkopfs25 mmAbmessungen Hauptblock45 x 45 x 40 mmMaterial HauptblockAluminium Lieferumfang1 Hauptblock / Stahlhalterkopf 2 Blöcke für Vierkant Meißel 1 Block für runde Meißel (nur 10mm) 1 Block (Abstechhalter) inklusive Messer1 Rundmeißel 100 x 8 mm4 Ersatz Innensechskantschrauben 2 InbusschlüsselBohrung der 2 Spannhülsen8,5 mm und 10,5 mmMaße HSS Abstechmesser3/32" x 1/2" x 4"Maße Vierkant Werkzeughaltermaximal 12 mm2 Innensechskantschrauben zur MontageM8 x 80 mmM10 x 80 mm
Kühlmittelpumpe 230V/400V
Ab
149,95 €*
Wählen Sie bei dieser universellen Kühlmittelpumpe zwischen der Variante mit 230 Volt und der mit 400 Volt! Die Pumpe eignet sich perfekt für Werkzeugmaschinen.Diese Schmiermittelpumpe wird vor allem im Bereich der industriellen Metallverarbeitung angewendet. Hauptsächlich werden sie in Werkzeugmaschinen verarbeitet, wie zum Beispiel in Bandsägen, Fräsmaschinen, Drehmaschinen, Bohrmaschinen und Schleifmaschinen. Technische Informationen:Größe des Anschlussflanschs123 mmAbstandzwischen den Bohrungen100 mm(zwischen Mitte und Mitte)Einbautiefe85 mm Motorleistung50 WattMotordrehzahl2840 U/minSpannung230 Volt oder 400 Volt Gesamthöhe205 mm
Abstechhalter mit HSS Messer 6mm/8mm/10mm
Ab
7,95 €*
Wählen Sie zwischen den Schafthöhen von 6mm, 8mm und 10mm - nutzen Sie die HSS-Messer um Ein- und Abstecharbeiten vorzunehmen!Spannen Sie den Abstechhalter in den Stahlhalter der Drehmaschine ein. Auf der Oberseite des Halters befindet sich eine Klemmschraube, die mit Hilfe des Innensechskantschlüssels auf- und zugezogen werden kann. Somit können Sie das HSS-Messer schnell und sicher im Halter befestigen.Die Klinge kann je nach Einsatzzweck an- bzw. auch zugeschliffen werden. Es kann also zum Beispiel die Einstichbreite verringert oder der Messwinkel verändert werden. Dadurch ist eine universelle Materialbearbeitung möglich. Je schmaler die Schneide ist, desto feinere Arbeiten können damit durchgeführt werden. Bitte beachten Sie, dass mit der Verringerung der Messerstärke auch das Risiko von Schwingungen bei höherem Druck steigt. Technische Informationen: 6 mm(100-01968)8 mm(100-01969)10 mm(100-01970)Schafthöhe des Halters6 mm8 mm10 mmLänge des Halters80 mm Material des MessersHSSHöhe des Messers4,5 mm4,5 mm5,5 mmDicke des Messers1,5 mm1,5 mm1,5 mmLänge des Messers63 mm63 mm63 mm

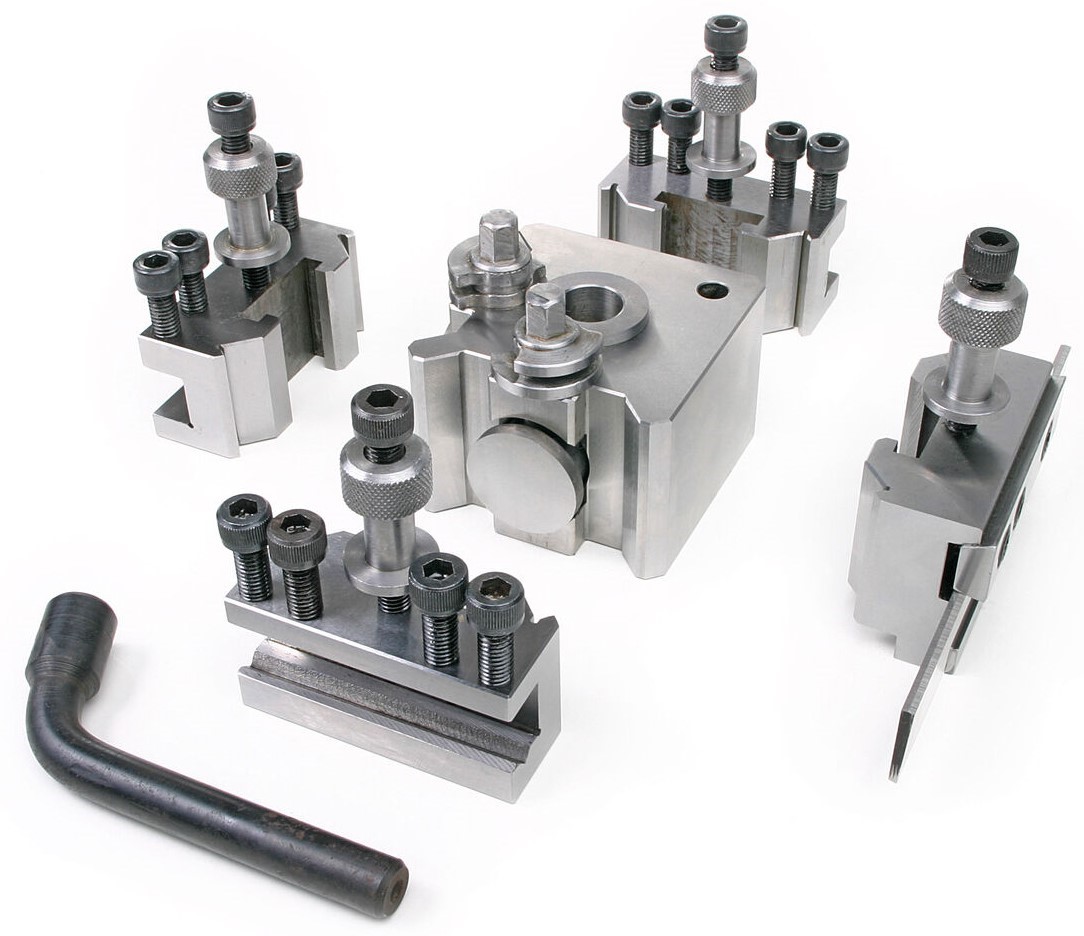

Schnellwechselhalter DIXON Typ K/M/G
Ab
119,95 €*
Wählen Sie zwischen den Schnellwechselhalter Typen Klein, Mittel und Groß - finden Sie den richtigen Schnellwechselhalter für Ihre Drehmaschine!Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Mit den Justierschrauben lässt sich der Halter genau auf Ihre Arbeiten anpassen.Der Stahlhalterkopf / Hauptblock lässt sich einfach an den jeweiligen Meißelblöcken anbringen und mit dem zentralen Loch an der Drehmaschine anbringen. Das Set besteht aus verschiedenen Blöcken für quadratische und runde Meißel. Diese Blöcke können zu Ihren bestimmten Zwecken eingesetzt werden. Außerdem enthalten zwei Sets ein Abstechhalter mit HSS Messer. Technische Informationen: Typ K100-00870Typ M100-00869Typ G100-00868Zentrales Loch oben11 mm15,5 mm25 mmZentrales Loch unten11 mm16,5 mm44 mmAbmessungen Hauptblock58 x 58 x 37 mm73 x 73 x 51 mm97 x 97 x 70 mm Meißelkapazität12 x 12 mm16 x 16 mm20 x 20 mmAbmessungen Meißelhalter58 x 28 x 28 mm------ Lieferumfang2 Blöcke für quadratische Meißel1 Block für runde Meißel1 Block (Abstechhalter) inklusive Messer1 HauptblockSchraubenschlüssel3 Blöcke für quadratische Meißel1 HauptblockSchraubenschlüsselMaße Abstechmesser3/32" x 1/2" x 4"1/8" x 3/4" x 6"---
Ähnliche Produkte
Metalldrehmaschine 350x1000mm 400V
Ab
6.295,75 €*
Wählen Sie zwischen der Drehmaschine mit oder ohne Digitalanzeige! Bei der Drehbank mit digitaler Anzeige können Sie zwischen Vierfachstahlhalter und Schnellwechselstahlhalter wählen!Mit einem maximalen Drehdurchmesser von 350mm über dem Bett und einem Abstand zwischen den Spitzen von 1000mm ist diese Metalldrehmaschine von Bernardo für den anspruchsvollen Heimwerker bestens geeignet. Die Maschine überzeugt durch Ihre Konstruktion und durch die einfache Handhabung. Die Grundausstattung beinhaltet bereits alle wichtigen Zubehörteile, wie Zentrierspitzen, Beleuchtung, Sicherheitseinrichtungen..., wodurch diese Maschine universell einsetzbar ist. Dadurch kann Sie auch in Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe usw. vielseitig eingesetzt werden. Um Werkstücke mit einem großen Durchmesser bearbeiten zu können, lässt sich die Brücke einfach herausnehmen. Die dreiachsige Digitalanzeige mit LCD-Display macht das Arbeiten mit der Metalldrehbank noch präziser und stellt sicher, dass jeder Handwerker die Drehmaschine ohne große Einarbeitungszeit nutzen kann. Die Spindeldrehzahl der Drehmaschine kann stufenlos geregelt und über eine Digitalanzeige genau abgelesen werden.Zum Gewindeschneiden und für den automatischen Vorschub ist diese handliche Maschine mit Leit- und Zugspindel ausgestattet. Es können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach mithilfe der Knöpfe auf der Schalttafel der Drehmaschine die richtige Vorschubgeschwindigkeit. Die Drehzahl- und Vorschubeinstellungen sind einfach aufgebaut, leichtgängig und präzise schaltbar. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Das Spannzangenfutter ER25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken (Spannbereich: 1-16mm). Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden. Das Modell mit der Digitalanzeige besitzt ein Handrad mit einstellbarer Feinskalierung (0,04mm). Die Hauptspindel liegt in einer Spindellagerung mit 2 nachstellbaren Präzisionslagern. Sie ist gehärtet und geschliffen und läuft im Ölbad.Durch die LED Maschinenbeleuchtung mit flexiblem Arm wird die Sicht auf das Werkstück erheblich verbessert. Sie sitzt direkt am langen Schlitten und fährt während der Arbeit mit. Das Prismenbett besteht aus Grauguss und ist induktiv gehärtet und präzisionsgeschliffen. Mit der elektromechanischen Fußbremse lassen sich die Nebenzeiten reduzieren. Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen.Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Spritzwand und einer ausziehbaren Auffangwanne für Späne ausgestattet. Im Getriebekopf befinden sich die gehärteten und geschliffenen Zahnräder und die Wellen. Der Schrank des Getriebekopfs ist durch einen Hebel leicht zu öffnen, sodass keine weiteren Werkzeuge benötigt werden. Technische Informationen:ArbeitsbereichUmlaufdurchmesserüber dem Bett350 mmUmlaufdurchmesserüber dem Planschlitten190 mmUmlaufdurchmesserüber der Kröpfung450 mmBettlänge herausnehmbar220 mmSpitzenhöhe175 mmSpitzenweite1000 mmBettbreite180 mm SpindelSpindelaufnahmeDIN 55029, D1-4Spindelbohrung40 mmSpindeldrehzahl (stufenlos regelbar)70 - 2000 U/min GewindeschneidenSchneidbereich (metrisch)0,4 - 7 mm (32)Schneidbereich (in Zoll)4 - 60 Gg/1" (36)Vorschubgeschwindigkeit(längs)0,053 - 1,29 mm/Umin (40)Vorschubgeschwindigkeit(quer)0,013 - 0,31 mm/Umin (40) PinolePinolenhub110 mmPinolenaufnahmeMK 3 AntriebMotorleistung S1 100%1500 WattMotorleistung S6 40%2200 WattSpannung400 Volt Maße und GewichteMaschinenmaße1730 x 700 x 1340 mmGewicht514 kg LieferungLieferumfangMotor mit Magnetbremse nach CEFußpedal mit Bremsfunktion nach CEUntergestellDreibacken Drehfutter DK 11-160mm / D4Planscheibe Ø200mm / D4, nach DIN 55029feste (Ø60mm) und mitlaufende Lünette (Ø60mm)2 ZentrierspitzenAufspannplatte Ø250mmLED-Maschinenleuchteausziehbare Auffangwanne / SpänewanneRückwandMikrometerlängsanschlagWellenfixiereinrichtungRutschkupplungGewindeschneiduhrKühlmitteleinrichtungReduzierhülseSchutzeinrichtung bei StahlhalterSatz WechselräderBedienwerkzeugenur bei der Drehmaschine ohne Digitalanzeige (BN-03-1258)Vierfachstahlhalter für Meißelnur bei der Drehmaschine mit Vierfachstahlhalter (BN-03-1259B)3-Achs-Digitalanzeige ES-12 V mit LCD-Display (3-Achsen)Vierfachstahlhalter für Meißelnur bei der Drehmaschine mit Schnellwechselstahlhalter (BN-03-1260)3-Achs-Digitalanzeige ES-12 V LCD-Display (3-Achsen)Schnellwechselstahlhalter mit 4 Einsätzen
%
Metalldrehmaschine 400x1000mm Ø52mm LCD
6.249,00 €*
7.199,00 €*
(13.2% gespart)
Diese Metalldrehmaschine besticht mit dem LCD Digitalanzeigensystem. Mit 2200 Watt ist diese Drehbank perfekt für jede industrielle Werkstatt.Mit einem maximalen Drehdurchmesser von 400mm über dem Bett und einem Abstand zwischen den Spitzen von 1000mm ist diese industrielle Metalldrehmaschine perfekt für Ihre Werkstatt. So können Sie einfach Stahl, NE-Materialien und Kunststoffe bearbeiten. Auch große Materialdurchmesser von bis zu 52mm können mit dieser Maschine bearbeitet werden. Die dreiachsige LCD Digitalanzeige macht das Arbeiten mit der Metalldrehmaschine noch präziser und stellt sicher, dass auch der weniger erfahrene Heimwerker die Drehmaschine ohne große Einarbeitungszeit nutzen kann.Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK4 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Die Hauptspindel hat einen Durchmesser von 52mm und eine MK6 Halterung.Durch die Halogen Beleuchtung wird die Sicht auf das Werkstück erheblich verbessert. Sie sitzt direkt am langen Schlitten und fährt während der Arbeit mit. Das Fußpedal besteht aus Stahlguss. Mit dieser Fußbremse lassen sich die Umrüstzeiten einfach reduzieren. Um dabei die Vibrationen zu minimieren, ist die Oberfläche des Pedals zusätzlich mit Rippen versehen.Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Rückwand und einer Auffangwanne für Späne ausgestattet. Die Lieferung wird mit einem Vierbacken Drehfutter und einer Aufspannplatte vervollständigt. Technische Informationen:ArbeitsbereichDrehdurchmesser über dem Bett400 mmDrehdurchmesser über dem Querträger250 mmDrehdurchmesser über der Brücke550 mmSpitzenhöhe200 mmSpitzenweite1000 mmBettbreite210 mm VerschiebungVerschiebung des Querträgersum 180 mm verschiebbarVerschiebung des Kegelträgersum 100 mm verschiebbarDurchmesser der Hauptachse52 mm SpindelDrehfutteraufnahmeCamlock D1-5SpindelaufnahmeMK 6Spindeldrehzahl44 - 2000 U/min GewindeschneidenSchneidbereich (metrisch)0,8 - 14 mm (26 Positionen)Schneidbereich (in Zoll)2 - 28 TPI (29 Positionen) PinolePinolenhub120 mmPinolenaufnahmeMK 4Durchmesser der Pinole45 mm AntriebMotorleistung2200 Watt / 3 PSSpannung400 Volt Maße und GewichteMaschinenmaße1920 x 750 x 1200 mmVerpackungsmaße1940 x 770 x 1650 mmGewicht900 kg LieferungLieferumfangLCD Digitalanzeigesystem (3-Achsen)Fußpedal mit Bremsfunktion (Not-Stop) UntergestellDreibacken Drehfutter Ø200mmVierbacken Drehfutter Ø200mmfeste und mitlaufende Lünette (Zentrierspitzen)Aufspannplatte Ø320mmVierfachstahlhalter für MeißelHalogen MaschinenbeleuchtungAuffangwanne / SpänewanneGehärtete und geschliffene FührungsbahnenLängsvorschub, QuervorschubGewindeschneiduhrKomplettes KühlsystemSchutz gegen NullspannungSpann- und StützschutzBedienwerkzeuge
%
Metalldrehmaschine 360x1000mm 230V LCD
5.199,00 €*
6.199,00 €*
(16.13% gespart)
Diese Drehmaschine mit 1800 Watt besticht mit dem LCD Digitalanzeigensystem und eignet sich perfekt für die Industrie. Die Hauptspindel hat einen Durchmesser von 50mm.Mit einem maximalen Drehdurchmesser von 360mm über dem Bett und einem Abstand zwischen den Spitzen von 1000mm ist diese industrielle Metalldrehmaschine perfekt für Ihre Werkstatt. So können Sie einfach Stahl, NE-Materialien und Kunststoffe bearbeiten. Der 230V Anschluss und der Materialdurchlass von bis zu 50mm zeigt, dass diese Maschine für den professionellen Einsatz bestens geeignet ist. Um den Durchmesser zu bearbeiten, kann man einfach die Brücke abnehmen. Die dreiachsige LCD Digitalanzeige macht das Arbeiten mit der Metalldrehmaschine noch präziser und stellt sicher, dass auch der weniger erfahrene Heimwerker die Drehmaschine ohne große Einarbeitungszeit nutzen kann.Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Die Hauptspindel hat einen Durchmesser von 50mm.Durch die LED Beleuchtung wird die Sicht auf das Werkstück erheblich verbessert. Sie sitzt direkt am langen Schlitten und fährt während der Arbeit mit. Mit der elektromechanischen Fußbremse lassen sich die Umrüstzeiten einfach reduzieren. Die Metalldrehmaschine verfügt über eine nach vorne ausziehbare Spänewanne, mit der die Maschine weniger Platz benötigt.Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Rückwand und einer abnehmbaren Auffangwanne für Späne ausgestattet. Die Lieferung wird mit einem Vierbacken Drehfutter und einer Aufspannplatte vervollständigt. Technische Informationen:ArbeitsbereichDrehdurchmesser über dem Bett360 mmSpitzenhöhe180 mmSpitzenweite1000 mmBettbreite187 mm VerschiebungVerschiebung des Querträgersum 130 mm verschiebbarVerschiebung des Kegelträgersum 100 mm verschiebbarDurchmesser der Hauptachse50 mm SpindelDrehfutteraufnahmeCamlock D1-5Spindeldrehzahl70 - 2000 U/min GewindeschneidenSchneidbereich (metrisch)0,4 - 7 mmSchneidbereich (in Zoll)4 - 56 TPI PinolePinolenhub100 mmPinolenaufnahmeMK 3 AntriebMotorleistung1500 Watt / 2 PSSpannung230 Volt Maße und GewichteVerpackungsmaße1920 x 760 x 1560 mmGewicht630 kg LieferungLieferumfangLCD Digitalanzeigesystem (3-Achsen)FußbremseUntergestell mit TürenDreibacken Drehfutter Ø160mmVierbacken Drehfutter Ø200mmfeste und mitlaufende LünetteAufspannplatte Ø250mmVierfachstahlhalter für MeißelLED MaschinenbeleuchtungAuffangwanne / SpänewanneGehärtete und geschliffene FührungsbahnenLängsvorschub, Kegelvorschub, QuervorschubGewindeschneiduhrKomplettes KühlsystemSchutz gegen NullspannungSpann- und StützschutzBedienwerkzeuge
%
Metalldrehmaschine 320x900mm 230V
3.699,00 €*
3.795,95 €*
(2.55% gespart)
Ausführung wählen:
Ohne Digitalanzeige
Wählen Sie die Drehmaschine ohne Digitalanzeige! Mit 1500 Watt kann Sie in jede professionelle Werkstatt integriert werden.Mit einem maximalen Drehdurchmesser von 320mm über dem Bett und einem Abstand zwischen den Spitzen von 900mm lässt sich diese stabile Metalldrehmaschine in Ihrer Werkstatt perfekt integrieren. Der 3-Phasen 230-V Motor mit einem Frequenzregler sorgt dafür, dass Sie die Geschwindigkeit jederzeit variable wählen können.Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Die Hauptspindel hat einen Durchmesser von 38mm und eine MK5 Halterung.Die Leuchte mit flexiblem Arm ist eine sehr nützliche Ergänzung, die die Sicht auf das Werkstück erheblich verbessert. Sie fährt mit dem langen Schlitten während der Arbeit mit.Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Rückwand und einer Auffangwanne für Späne ausgestattet. Der Schrank für die Wechselrollen ist durch einen Hebel leicht zu öffnen, sodass keine weiteren Werkzeuge benötigt werden. Die Lieferung wird mit einem (unabhängigen) Vierbacken Drehfutter und einer Aufspannplatte vervollständigt. Technische Informationen:ArbeitsbereichDrehdurchmesser über dem Bett320 mmDrehdurchmesser über dem Querträger200 mmSpitzenhöhe160 mmSpitzenweite900 mmBettbreite180 mm VerschiebungVerschiebung des Querträgersum 165 mm verschiebbarVerschiebung des Kegelträgersum 80 mm verschiebbarDurchmesser der Hauptachse38 mm SpindelDrehfutteraufnahmeCamlock D1-4SpindelaufnahmeMK 5Spindeldrehzahl (stufenlos regelbar)75 - 2000 U/min GewindeschneidenSchneidbereich (metrisch)0,2 - 3,5 mm (18 Positionen)Schneidbereich (in Zoll)8 - 56 TPI (21 Positionen) PinolePinolenhub80 mmPinolenaufnahmeMK 3Durchmesser der Pinole30 mm AntriebMotorleistung1500 Watt / 2 PSSpannung230 Volt Maße und GewichteEmpfohlene Meißelgröße16 x 16 mmVerpackungsmaße1x Kiste: 1650 x 750 x 700 mm 1x Schachtel: 810 x 390 x 310 mm 1x Karton: 810 x 390 x 260 mmGewicht280 kg LieferungLieferumfangFrequenzumrichterDigitale Anzeige der GeschwindigkeitUntergestell mit Schubladen und TürDreibacken Drehfutter Ø160mmVierbacken Drehfutter Ø160mm (unabhängig)feste und mitlaufende Lünette (Zentrierspitzen)AufspannplatteSchnellwechselhalter für 4 MeißelMaschinenbeleuchtungAuffangwanne / Spänewanne Gehärtete FührungsbahnenLängsvorschub, QuervorschubRückwandGewindeschneiduhrRotierendes ZentrumEndstation am BettSchutz gegen NullspannungSpann- & StützschutzSatz WechselräderBedienwerkzeuge
Ausverkauft
Produktionsdrehmaschine 560x3000mm
36.741,82 €*
Mit 7500W ist diese Metalldrehmaschine speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehörteile, um die Maschine universell einsetzen zu können.Mit einem maximalen Drehdurchmesser von 560mm über dem Bett und einem Abstand zwischen den Spitzen von 3000mm kann diese Drehmaschine im allgemeinen Maschinenbau, in der Produktion, der Einzelteilanfertigung oder anderen Bereichen vielseitig eingesetzt werden. Um Werkstücke mit einem großen Durchmesser bearbeiten zu können, lässt sich die Brücke einfach herausnehmen. Die dreiachsige Digitalanzeige mit LCD-Display macht das Arbeiten mit der Produktionsdrehmaschine einfacher und präziser.Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine aus. Die Drehzahl- und Vorschubeinstellungen sind einfach aufgebaut, leichtgängig und präzise schaltbar.Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK5 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Der Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden. Die Hauptspindel liegt in einem modernen Schrägkugellager mit Präzisionsausführung. Für den Bettschlitten gibt es eine zentrale Schmierung.Durch die LED Maschinenleuchte wird die Sicht auf das Werkstück erheblich verbessert. Das Maschinenbett wurde aus einem Stück gegossen. Dadurch ist Sie äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird. Serienmäßig ist diese Produktionsdrehmaschine mit Längsvorschub und Quervorschub zur Reduzierung der Nebenzeiten ausgestattet.Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, und einer Spänerückwand. Außerdem verfügt die Maschine über vier einstellbare Nocken zur automatischen Abschaltung des Bettschlittens. Technische Informationen:ArbeitsbereichUmlaufdurchmesser über dem Bett560 mmUmlaufdurchmesser über dem Planschlitten350 mmUmlaufdurchmesser über der Kröpfung785 mmSpitzenhöhe280 mmSpitzenweite3000 mmBettbreite350 mm SpindelSpindelaufnahmeDIN 55029, D1-8Spindelbohrung105 mmSpindeldrehzahl(stufenlos regelbar)25 - 1500 U/min GewindeschneidenSchneidbereich (metrisch)0,1 - 14 mm (41)Schneidbereich (in Zoll)2 - 112 Gg/1" (60)Vorschubgeschwindigkeit (längs)0,055 - 3,061 mm/Umin (42)Vorschubgeschwindigkeit (quer)0,025 - 1,384 mm/Umin (42) PinolePinolenhub185 mmPinolenaufnahmeMK 5Durchmesser der Pinole75 mm Antrieb Motorleistung7500 Watt / 10 PSSpannung400 Volt Maße und GewichteMaschinenmaße4340 x 1150 x 1610 mmGewicht3000 kg LieferungLieferumfangDigitalanzeigesystem ES-12 V mit LCD-Display (3-Achsen)Motor mit Magnetbremse nach CEFußpedal mit Bremsfunktion nach CEDreibacken Drehfutter PS 3-315mm / D8feste (Ø180mm) und mitlaufende Lünette (Ø120mm)2 ZentrierspitzenAufspannplatte Ø450mmSchnellwechselstahlhalter mit 4 EinsätzenLED MaschinenbeleuchtungLängsvorschub, QuervorschubSpänerückwandRutschkupplungKühlmitteleinrichtung Erstbefüllung mit Hydrauliköl (Shell Tellus 46)ReduzierhülseSchutzeinrichtung bei SchnellwechselstahlhalterSatz WechselräderBedienwerkzeuge
Metalldrehmaschine 350x1000mm 400V
Ab
7.995,95 €*
Wählen Sie zwischen der Drehmaschine mit Vierfachstahlhalter und der mit Schnellwechselstahlhalter! Diese Bernardo Drehbank mit bis zu 2200W können Sie in jede professionelle Werkstatt integrieren.Mit einem maximalen Drehdurchmesser von 350mm über dem Bett und einem Abstand zwischen den Spitzen von 1000mm ist diese Metalldrehmaschine eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienungsfreundlichkeit eignet sich dieses Modell besonders für Lehrwerkstätten und Schulen, sowie für Reperaturbetriebe und Ausbildungswerkstätten. Zusätzlich ist dieses Modell serienmäßig mit einer variablen Drehzahlregelung für ein optimales Einstellen der Schnittgeschwindigkeit ausgestattet. Mit der Metalldrehmaschine können Sie einfach Stahl, NE-Materialien und Kunststoffe bearbeiten. Um Werkstücke mit einem großen Durchmesser bearbeiten zu können, lässt sich die Brücke einfach herausnehmen. Die dreiachsige Digitalanzeige mit LCD-Display macht das Arbeiten mit der Metalldrehbank noch präziser und stellt sicher, dass jeder Handwerker die Drehmaschine ohne große Einarbeitungszeit nutzen kann.Die Spindeldrehzahl der Drehmaschine kann stufenlos geregelt und über eine Digitalanzeige genau abgelesen werden. Der serienmäßige Delta-Frequenzumrichter sorgt im unteren Drehzahlbereich für ein hohes Drehmoment. Außerdem schafft der Umrichter eine annähernd konstante Drehzahl unter Last.Beim Gewindeschneiden können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach die richtige Vorschubgeschwindigkeit mithilfe der Knöpfe auf der Schalttafel der Drehmaschine. Die Schalt- und Bedienelemente sind übersichtlich am Getriebekopf angebracht, sodass eine einfache Bedienung gewährleistet wird. Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Das Spannzangenfutter ER25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken (Spannbereich: 1-16mm). Mit der feststehenden Spitze und der Bronzeführung können lange Werkstücke leicht stabilisiert werden. Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden. Die Hauptspindel liegt in einem modernen Schrägkugellager mit Präzisionsausführung.Durch die LED Maschinenleuchte mit flexiblem Arm wird die Sicht auf das Werkstück erheblich verbessert. Sie sitzt direkt am langen Schlitten und fährt während der Arbeit mit. Das Fußpedal besteht aus Stahlguss. Um die Schwingungseinflüsse zu minimieren, ist das massive Prismenbett zusätzlich mit Rippen versehen.Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Spritzwand und einer ausziehbaren Auffangwanne für Späne ausgestattet. Im Getriebekopf befinden sich die gehärteten und geschliffenen Zahnräder und die Wellen. Der Schrank des Getriebekopfs ist durch einen Hebel leicht zu öffnen, sodass keine weiteren Werkzeuge benötigt werden. Technische Informationen:ArbeitsbereichUmlaufdurchmesser über dem Bett350 mmUmlaufdurchmesser über dem Planschlitten190 mmUmlaufdurchmesser über der Kröpfung450 mmBettlänge herausnehmbar220 mmSpitzenhöhe175 mmSpitzenweite1000 mmBettbreite180 mm SpindelSpindelaufnahmeDIN 55029, D1-4Spindelbohrung40 mmSpindeldrehzahl (stufenlos regelbar)70 - 400 U/min 350 - 2000 U/min GewindeschneidenSchneidbereich (metrisch)0,4 - 7 mm (32)Schneidbereich (in Zoll)4 - 60 Gg/1" (36)Vorschubgeschwindigkeit(längs)0,053 - 1,29 mm/Umin (40)Vorschubgeschwindigkeit(quer)0,013 - 0,31 mm/Umin (40) PinolePinolenhub110 mmPinolenaufnahmeMK 3 AntriebMotorleistung S1 100%1500 WattMotorleistung S6 40% 2200 WattSpannung400 Volt Maße und GewichteMaschinenmaße1730 x 700 x 1340 mmGewicht529 kg LieferungLieferumfangDigitalanzeigesystem i200 mit LCD-Display (3-Achsen)Frequenzumrichter Digitale Anzeige der DrehzahlFußpedal mit Bremsfunktion nach CEUntergestellDreibacken Drehfutter DK 11-160mm / D4Planscheibe Ø200mm / D4, nach DIN 55029feste (Ø60mm) und mitlaufende Lünette (Ø60mm)2 ZentrierspitzenAufspannplatte Ø250mmLED-Maschinenleuchteausziehbare Auffangwanne / SpänewanneRückwandMikrometerlängsanschlagWellenfixiereinrichtungRutschkupplungGewindeschneiduhrKühlmitteleinrichtungReduzierhülseSchutzeinrichtung bei StahlhalterSatz WechselräderBedienwerkzeuge nur bei der Drehmaschine mit Vierfachstahlhalter (BN-03-1261)Vierfachstahlhalter für Meißelnur bei der Drehmaschine mit Schnellwechselstahlhalter (BN-03-1262)Schnellwechselstahlhalter mit 4 Einsätzen
%

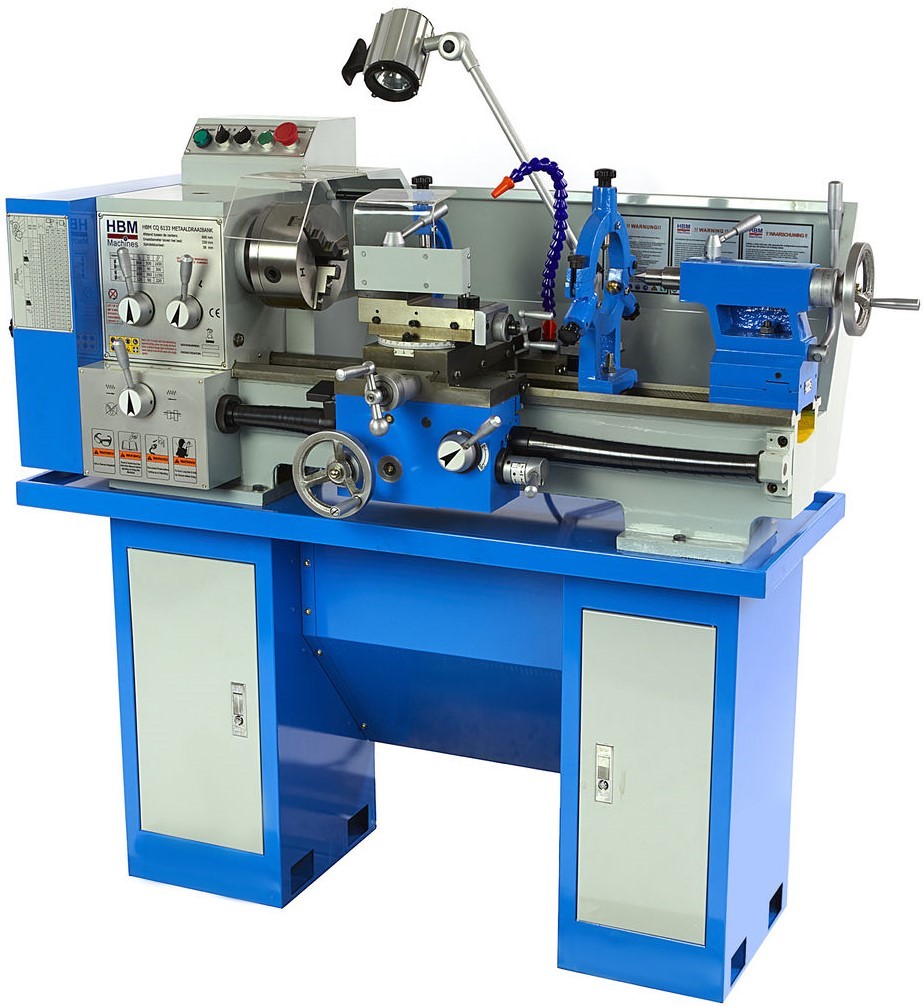

Metalldrehmaschine 320x600mm 230V/400V
