Wählen Sie zwischen den verschiedenen Durchmesser der mitlaufenden Zentrierkegel. Die Kegel haben eine Bohraufnahme von MK2, MK3, MK4 oder MK5.
Diese stumpfen Zentrierkegel mit einer Breite der Spitze von 20mm bis 40mm eignen sich optimal für Rohre und Hohlkörper. Die Zentrierkegel sind für schwere Zerspannungen bei hohen Geschwindigkeiten geeignet.
Mit dieser mitlaufenden Spitze verhindern Sie beim Drehen das Durchbiegen von dünnen Wellen.
Diese Lünette ist passend für die Leitspindeldrehmaschine 200x400mm, die Sie in unserem Shop unter der Artikelnummer: BN-03-1036 finden. Sie kann aber auch auf anderen Drehmaschinen angebracht werden.
Mit dieser feststehenden Spitze lassen sich lange Werkstücke einfach in der Drehmaschine stabilisieren.
Diese Lünette ist passend für die Leitspindeldrehmaschinen 200x400mm, die Sie in unserem Shop unter der Artikelnummer: BN-03-1036 finden. Sie kann aber auch auf anderen Drehmaschinen angebracht werden.
Wählen Sie zwischen den verschiedenen Durchmesser der mitlaufenden Körnerspitzen des Typs PC. Die Kegel haben eine Bohraufnahme von MK1, MK2, MK3, MK4 oder MK5.
Diese Drehbankspitze ist eine Universalausführung für alle Arten von Dreharbeiten. Sie kann zum Schruppen, Schlichten, Feindrehen und Kopieren angewendet werden. Der Spitzenwinkel der Körnerspitzen beträgt bei allen Ausführungen 60°. Die Drehbankspitze verspricht eine hohe Rundlaufgeschwindigkeit und einen besonders leichten Lauf.
Der Laufkörper der Spitze besteht aus gehärteten und geschliffenen Werkzeugstahl. Sie besitzt eine wartungsfreie Dauerschmierung.
Technische Informationen:
MK 1(BN-22-1000)MK 2(BN-22-1001)MK 3(BN-22-1002)MK 4(BN-22-1003)MK 5(BN-22-1004)
Aufnahme
MK 1
MK 2
MK 3
MK 4
MK 5
L (s. Grafik)
116 mm
131 mm
162 mm
192,7 mm
245 mm
L1 (s. Grafik)
13,5 mm
29 mm
32,6 mm
36,5 mm
50,8 mm
D (s. Grafik)
33,6 mm
45 mm
51,7 mm
60 mm
80 mm
D1 (s. Grafik)
12,065 mm
17,780 mm
23,825 mm
31,267 mm
44,399 mm
d (s. Grafik)
18 mm
25 mm
28 mm
32 mm
45 mm
Spitzenwinkel θ
60°
60°
60°
60°
60°
Radiallast
320 N
400 N
800 N
1280 N
1800 N
Maximale Drehzahl
5000 U/min
5000 U/min
4500 U/min
3500 U/min
3000 U/min
Genauigkeit
0,005 mm
0,005 mm
0,005 mm
0,005 mm
0,005 mm
Wählen Sie zwischen der Drehmaschine mit oder ohne Digitalanzeige! Bei der Drehbank mit digitaler Anzeige können Sie zwischen Vierfachstahlhalter und Schnellwechselstahlhalter wählen!
Mit einem maximalen Drehdurchmesser von 350mm über dem Bett und einem Abstand zwischen den Spitzen von 1000mm ist diese Metalldrehmaschine von Bernardo für den anspruchsvollen Heimwerker bestens geeignet. Die Maschine überzeugt durch Ihre Konstruktion und durch die einfache Handhabung. Die Grundausstattung beinhaltet bereits alle wichtigen Zubehörteile, wie Zentrierspitzen, Beleuchtung, Sicherheitseinrichtungen..., wodurch diese Maschine universell einsetzbar ist. Dadurch kann Sie auch in Ausbildungswerkstätten, Werkzeugbau, Reparaturbetriebe usw. vielseitig eingesetzt werden. Um Werkstücke mit einem großen Durchmesser bearbeiten zu können, lässt sich die Brücke einfach herausnehmen. Die dreiachsige Digitalanzeige mit LCD-Display macht das Arbeiten mit der Metalldrehbank noch präziser und stellt sicher, dass jeder Handwerker die Drehmaschine ohne große Einarbeitungszeit nutzen kann. Die Spindeldrehzahl der Drehmaschine kann stufenlos geregelt und über eine Digitalanzeige genau abgelesen werden.
Zum Gewindeschneiden und für den automatischen Vorschub ist diese handliche Maschine mit Leit- und Zugspindel ausgestattet. Es können praktisch alle Arten von metrischen und empirischen Gewinden hergestellt werden. Dazu wählen Sie einfach mithilfe der Knöpfe auf der Schalttafel der Drehmaschine die richtige Vorschubgeschwindigkeit. Die Drehzahl- und Vorschubeinstellungen sind einfach aufgebaut, leichtgängig und präzise schaltbar. Dank der Gewindeschneiduhr auf dem Längsschlitten kann der Vorschub beim Gewindeschneiden im richtigen Moment exakt abgeglichen werden.

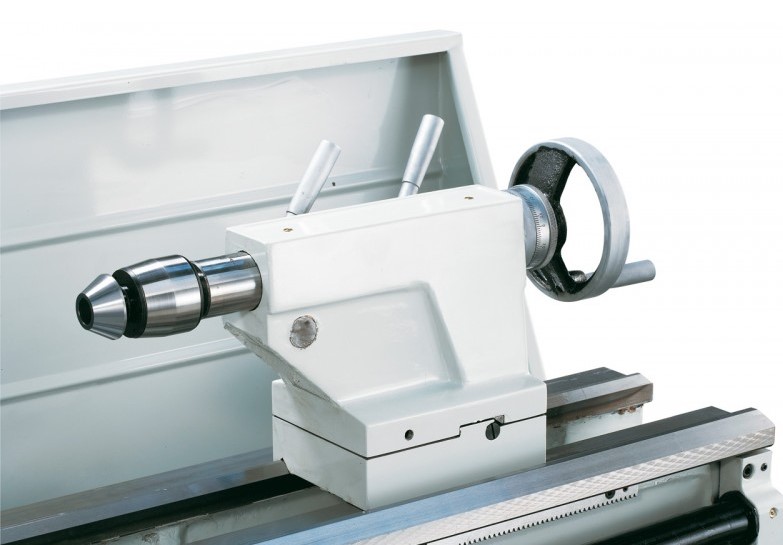

Der Querschlitten mit klappbarer Schutzabdeckung ist zusätzlich mit einem Oberwagen (Konusschlitten) mit einer Winkelverstellung zum Drehen konischer Flächen ausgestattet. Der Morsekegel MK3 der Spindel der Pinole garantiert eine perfekte Zentrierung und einen festen Sitz von allem, was in ihn eingesetzt wird (Bohrkopf / rotierendes Zentrum). Das Spannzangenfutter ER25 gewährleistet eine hohe Rundlaufgenauigkeit beim Spannen von Werkstücken (Spannbereich: 1-16mm). Der Reitstock mit Einhebelklemmung kann zum Kegeldrehen verstellt werden. Das Modell mit der Digitalanzeige besitzt ein Handrad mit einstellbarer Feinskalierung (0,04mm). Die Hauptspindel liegt in einer Spindellagerung mit 2 nachstellbaren Präzisionslagern. Sie ist gehärtet und geschliffen und läuft im Ölbad.
Durch die LED Maschinenbeleuchtung mit flexiblem Arm wird die Sicht auf das Werkstück erheblich verbessert. Sie sitzt direkt am langen Schlitten und fährt während der Arbeit mit. Das Prismenbett besteht aus Grauguss und ist induktiv gehärtet und präzisionsgeschliffen. Mit der elektromechanischen Fußbremse lassen sich die Nebenzeiten reduzieren. Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen.
Selbstverständlich ist diese Drehmaschine mit einem Not-Aus-Taster, einer klappbaren Schutzabdeckung an der feststehenden Spitze, einer Spritzwand und einer ausziehbaren Auffangwanne für Späne ausgestattet. Im Getriebekopf befinden sich die gehärteten und geschliffenen Zahnräder und die Wellen. Der Schrank des Getriebekopfs ist durch einen Hebel leicht zu öffnen, sodass keine weiteren Werkzeuge benötigt werden.
Technische Informationen:
Arbeitsbereich
Umlaufdurchmesserüber dem Bett
350 mm
Umlaufdurchmesserüber dem Planschlitten
190 mm
Umlaufdurchmesserüber der Kröpfung
450 mm
Bettlänge herausnehmbar
220 mm
Spitzenhöhe
175 mm
Spitzenweite
1000 mm
Bettbreite
180 mm
Spindel
Spindelaufnahme
DIN 55029, D1-4
Spindelbohrung
40 mm
Spindeldrehzahl (stufenlos regelbar)
70 - 2000 U/min
Gewindeschneiden
Schneidbereich (metrisch)
0,4 - 7 mm (32)
Schneidbereich (in Zoll)
4 - 60 Gg/1" (36)
Vorschubgeschwindigkeit(längs)
0,053 - 1,29 mm/Umin (40)
Vorschubgeschwindigkeit(quer)
0,013 - 0,31 mm/Umin (40)
Pinole
Pinolenhub
110 mm
Pinolenaufnahme
MK 3
Antrieb
Motorleistung S1 100%
1500 Watt
Motorleistung S6 40%
2200 Watt
Spannung
400 Volt
Maße und Gewichte
Maschinenmaße
1730 x 700 x 1340 mm
Gewicht
514 kg
Lieferung
Lieferumfang
Motor mit Magnetbremse nach CEFußpedal mit Bremsfunktion nach CEUntergestellDreibacken Drehfutter DK 11-160mm / D4Planscheibe Ø200mm / D4, nach DIN 55029feste (Ø60mm) und mitlaufende Lünette (Ø60mm)2 ZentrierspitzenAufspannplatte Ø250mmLED-Maschinenleuchteausziehbare Auffangwanne / SpänewanneRückwandMikrometerlängsanschlagWellenfixiereinrichtungRutschkupplungGewindeschneiduhrKühlmitteleinrichtungReduzierhülseSchutzeinrichtung bei StahlhalterSatz WechselräderBedienwerkzeugenur bei der Drehmaschine ohne Digitalanzeige (BN-03-1258)Vierfachstahlhalter für Meißelnur bei der Drehmaschine mit Vierfachstahlhalter (BN-03-1259B)3-Achs-Digitalanzeige ES-12 V mit LCD-Display (3-Achsen)Vierfachstahlhalter für Meißelnur bei der Drehmaschine mit Schnellwechselstahlhalter (BN-03-1260)3-Achs-Digitalanzeige ES-12 V LCD-Display (3-Achsen)Schnellwechselstahlhalter mit 4 Einsätzen
