Mitlaufender Zentrierkegel MK2-MK5
Produktnummer:
BN-22-1060
Lieferzeit:
ca. 5 - 10 Werktage
- Versandkostenfrei innerhalb Deutschland, ab 100kg
- telefonischer Support
- Rechnungs- und Ratenkauf möglich
Produktinformationen "Mitlaufender Zentrierkegel MK2-MK5"

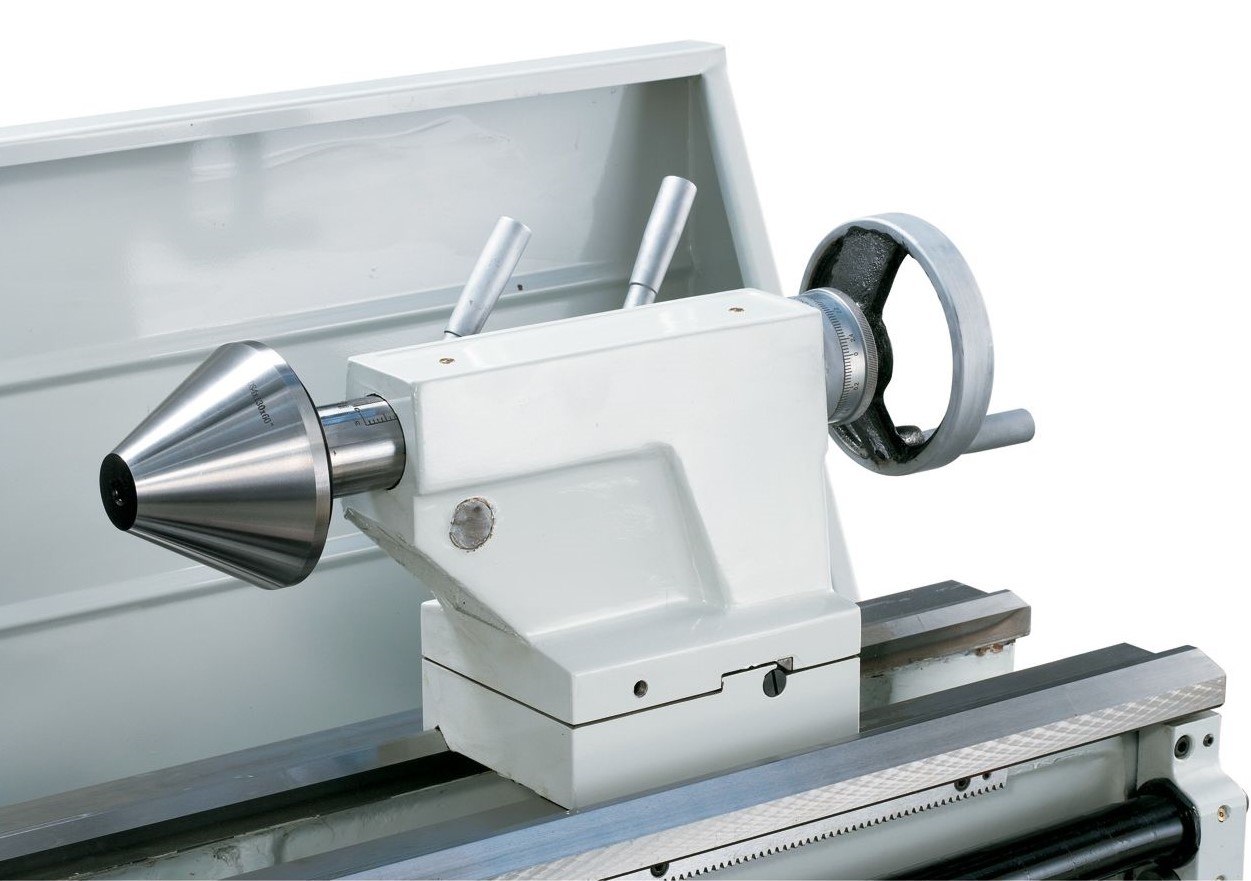

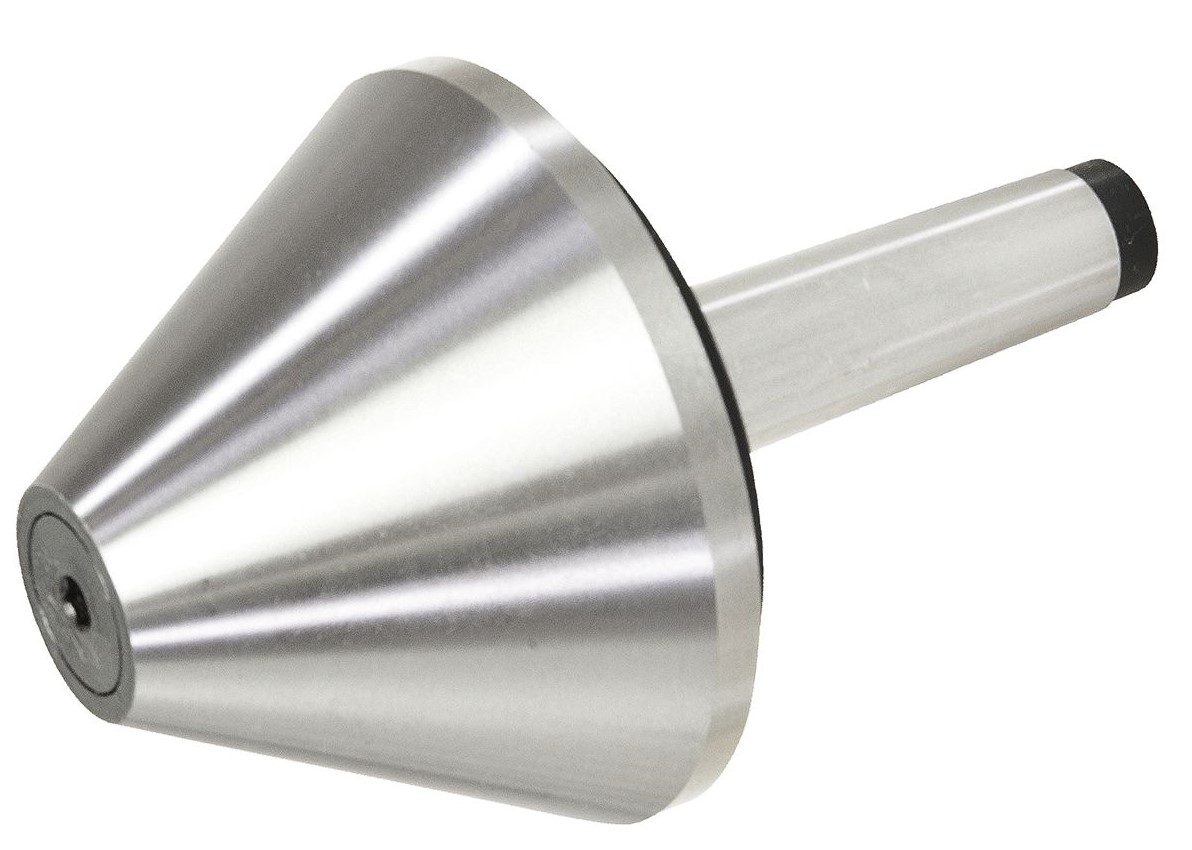

Wählen Sie zwischen den verschiedenen Durchmesser der mitlaufenden Zentrierkegel. Die Kegel haben eine Bohraufnahme von MK2, MK3, MK4 oder MK5.
Diese stumpfen Zentrierkegel mit einer Breite der Spitze von 20mm bis 40mm eignen sich optimal für Rohre und Hohlkörper. Die Zentrierkegel sind für schwere Zerspannungen bei hohen Geschwindigkeiten geeignet.
Technische Informationen:
| MK2 / 60mm (BN-22-1050) | MK3 / 80mm (BN-22-1051) | MK3 / 100mm (BN-22-1055) | MK4 / 130mm (BN-22-1060) | MK4 / 150mm (BN-22-1061) | MK5 / 150mm (BN-22-1065) | |
|---|---|---|---|---|---|---|
| Aufnahme | MK 2 | MK 3 | MK 3 | MK 4 | MK 4 | MK 5 |

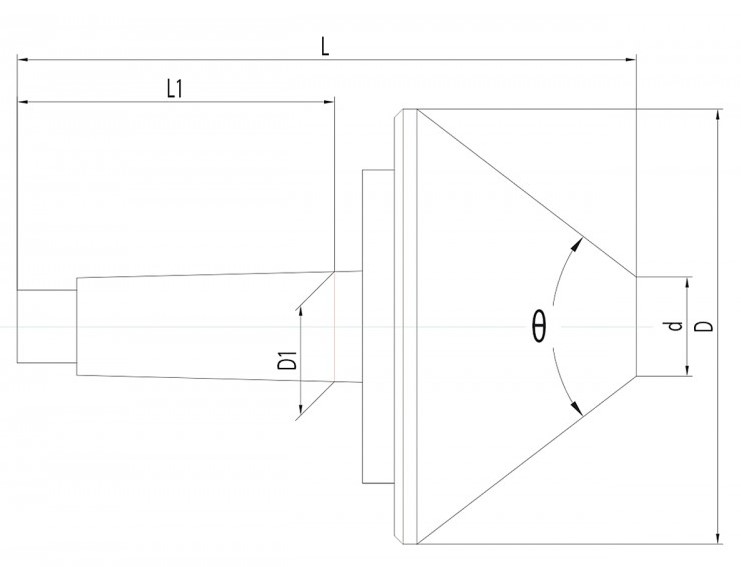

| L (s. Grafik) | 132,5 mm | 162 mm | 171 mm | 206 mm | 222 mm | 248,5 mm |
| L1 (s. Grafik) | 64 mm | 81 mm | 81 mm | 102,5 mm | 102,5 mm | 129,5 mm |
| D (s. Grafik) | 60 mm | 80 mm | 100 mm | 130 mm | 150 mm | 150 mm |
| D1 (s. Grafik) | 17,780 mm | 23,825 mm | 23,825 mm | 31,267 mm | 31,267 mm | 44,999 mm |
| d (s. Grafik) | 20 mm | 25 mm | 30 mm | 40 mm | 40 mm | 40 mm |
| Grad θ (s. Grafik) | 60° | 60° | 60° | 60° | 60° | 60° |
