Schnellwechselhalter Aluminium
Produktnummer:
100-9070
Lieferzeit:
ca. 5 - 10 Werktage
- Versandkostenfrei innerhalb Deutschland, ab 100kg
- telefonischer Support
- Rechnungs- und Ratenkauf möglich
Produktinformationen "Schnellwechselhalter Aluminium"
Dieser Schnellwechselhalter ist mit einer 25mm breiten Schaftbohrung am Stahlhalterkopf zur Anbringung an der Drehmaschine ausgestattet.
Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Mit den Justierschrauben lässt sich der Halter genau auf Ihre Arbeiten anpassen.

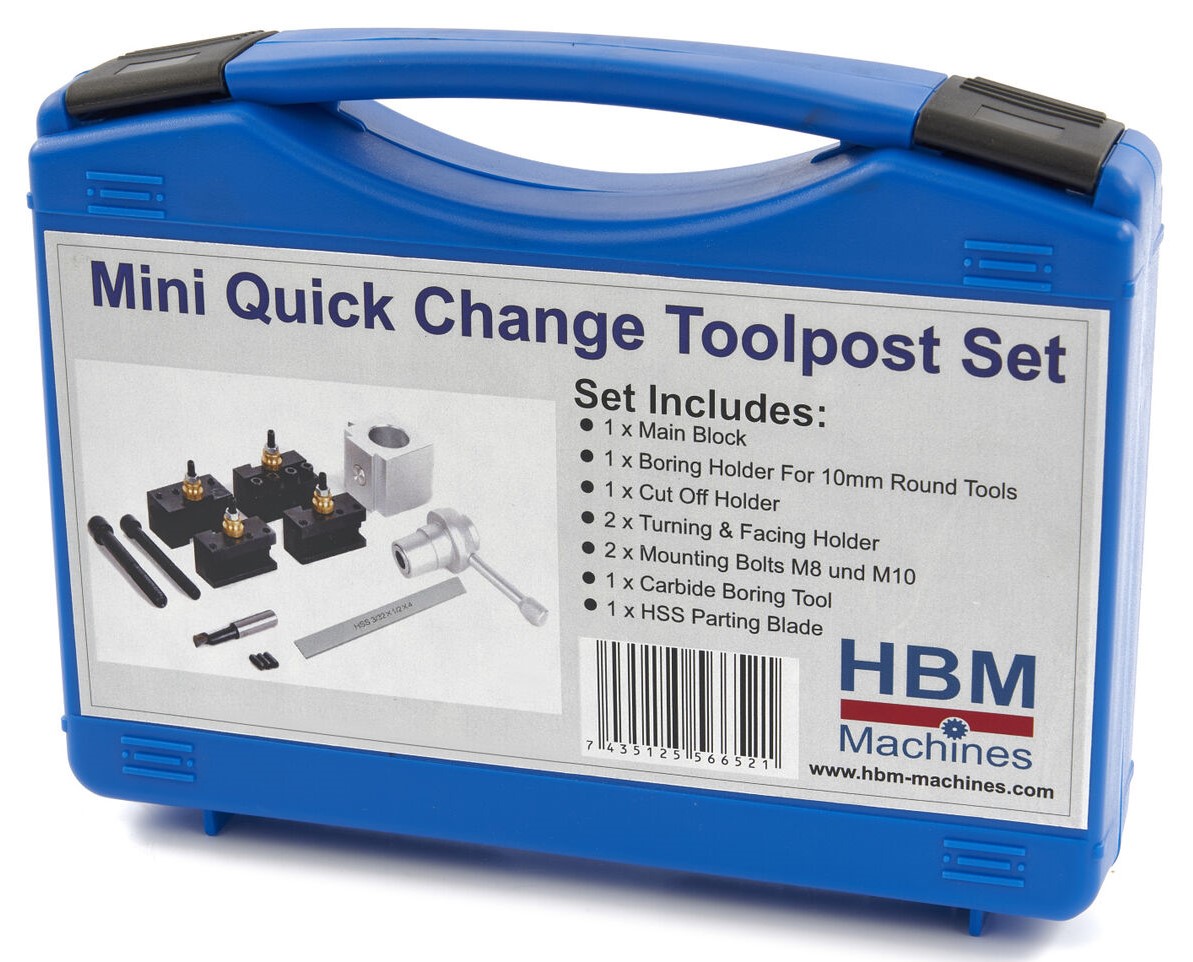

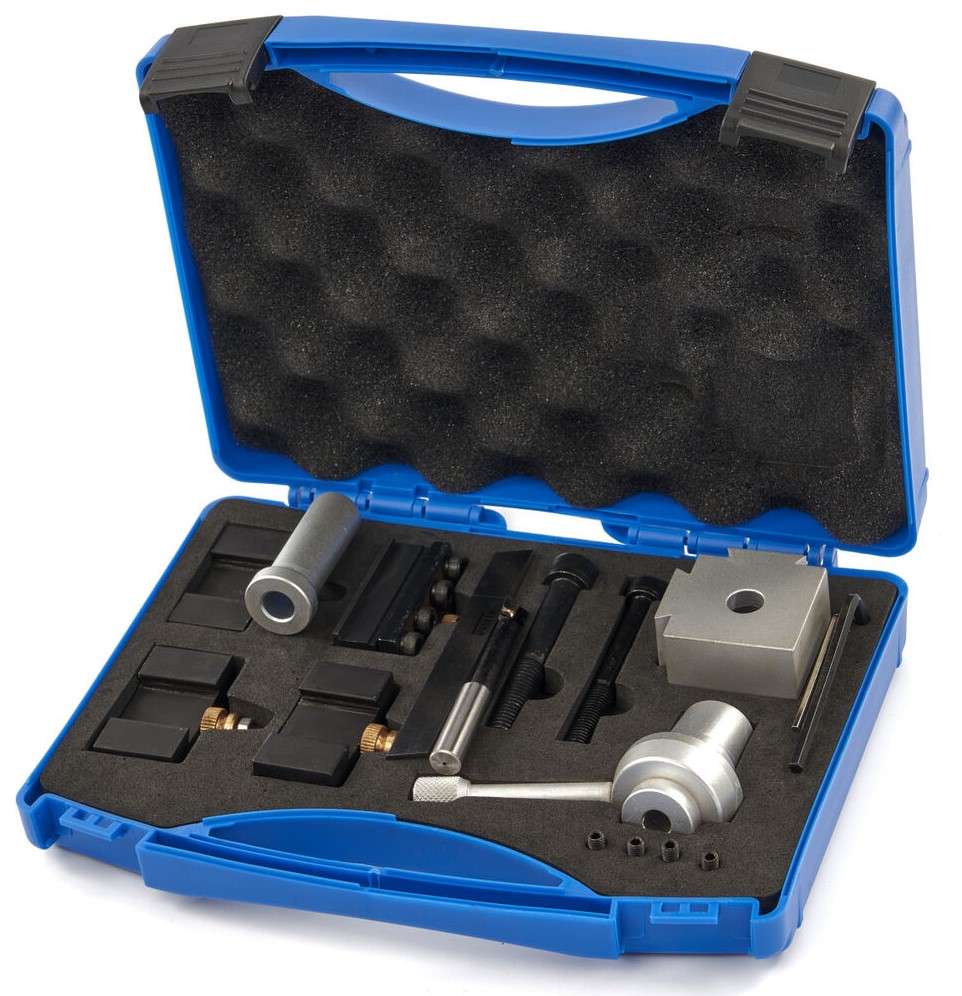

Geliefert wird dieses Schnellwechselstahlhalter Set mit zusätzlichem Zubehör. Die zwei mitgelieferten Spannhülsen haben eine Bohrung von 8,5mm und 10,5mm. Die zwei Inbusschrauben in den Maßen M8 x 80mm und M10 x 80mm können Sie zur Befestigung nutzen.

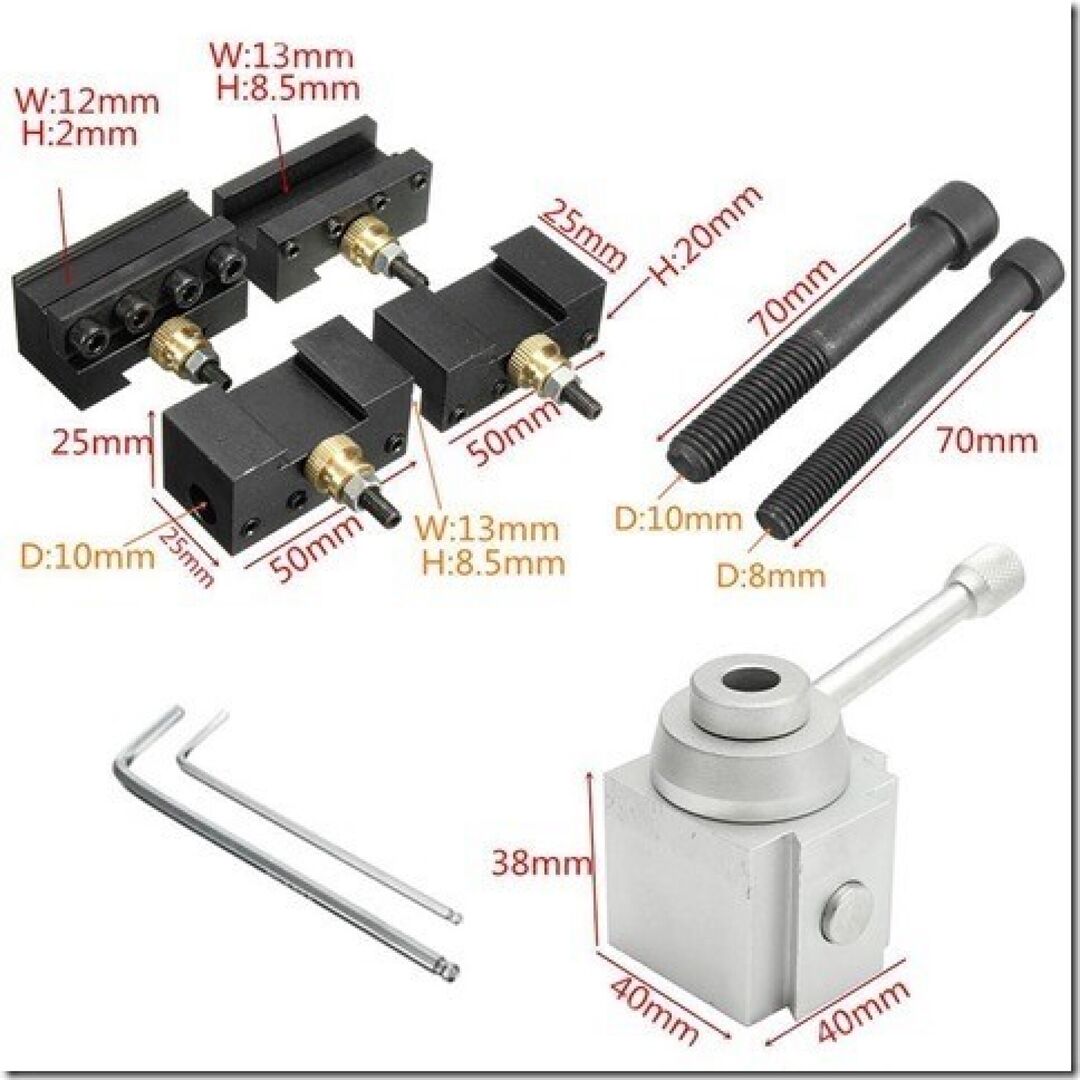

Technische Informationen:
| Zentrale Schaftbohrung des Stahlhalterkopfs | 25 mm |
|---|---|
| Abmessungen Hauptblock | 45 x 45 x 40 mm |
| Material Hauptblock | Aluminium |

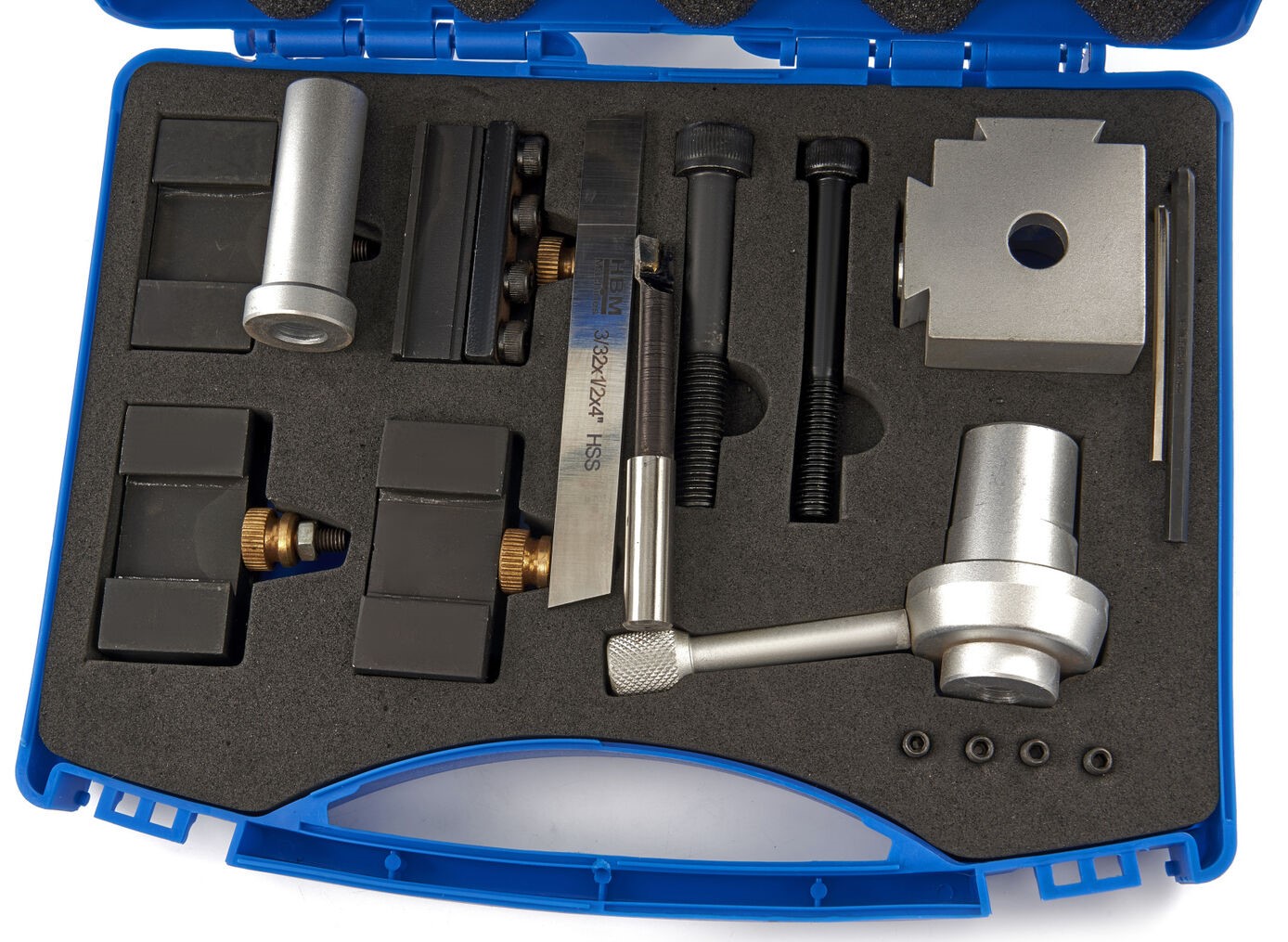

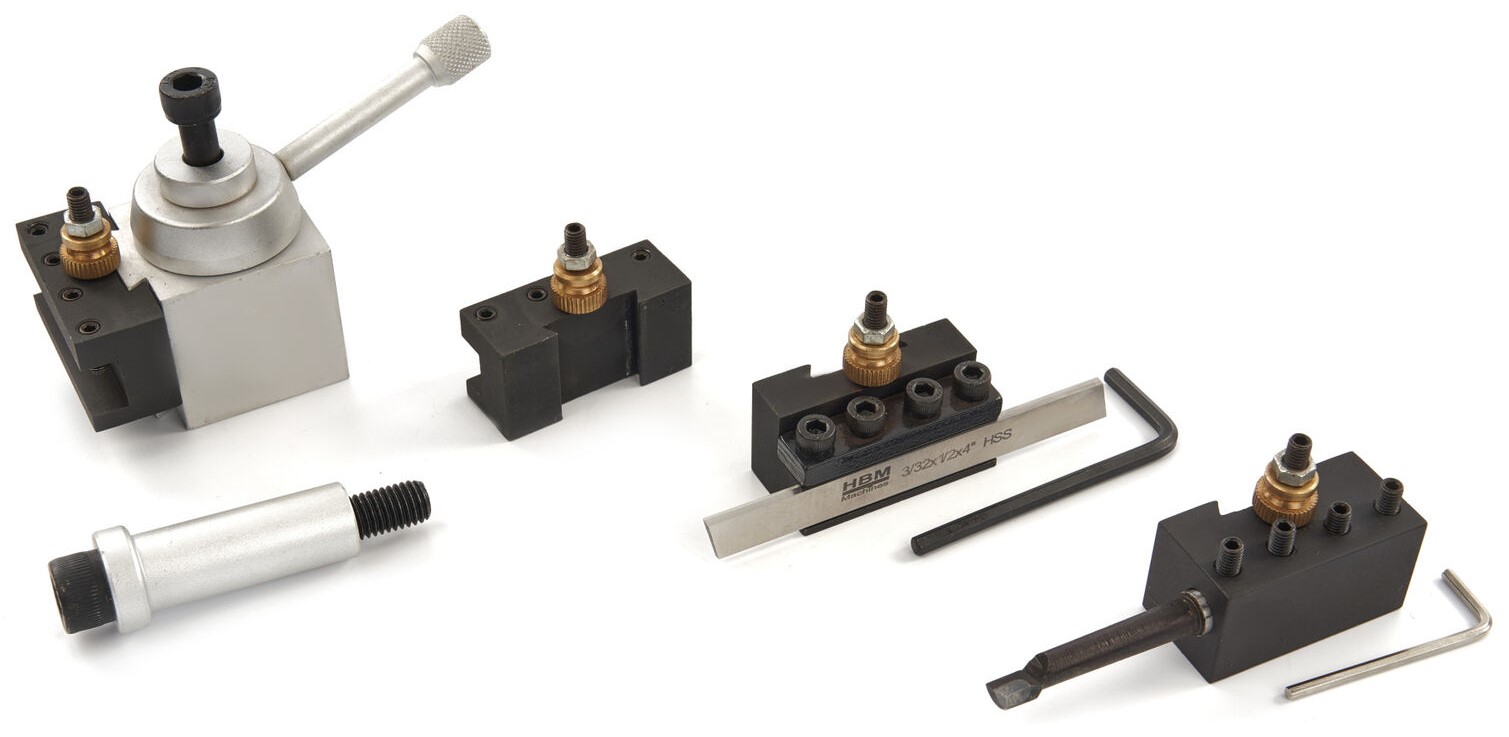

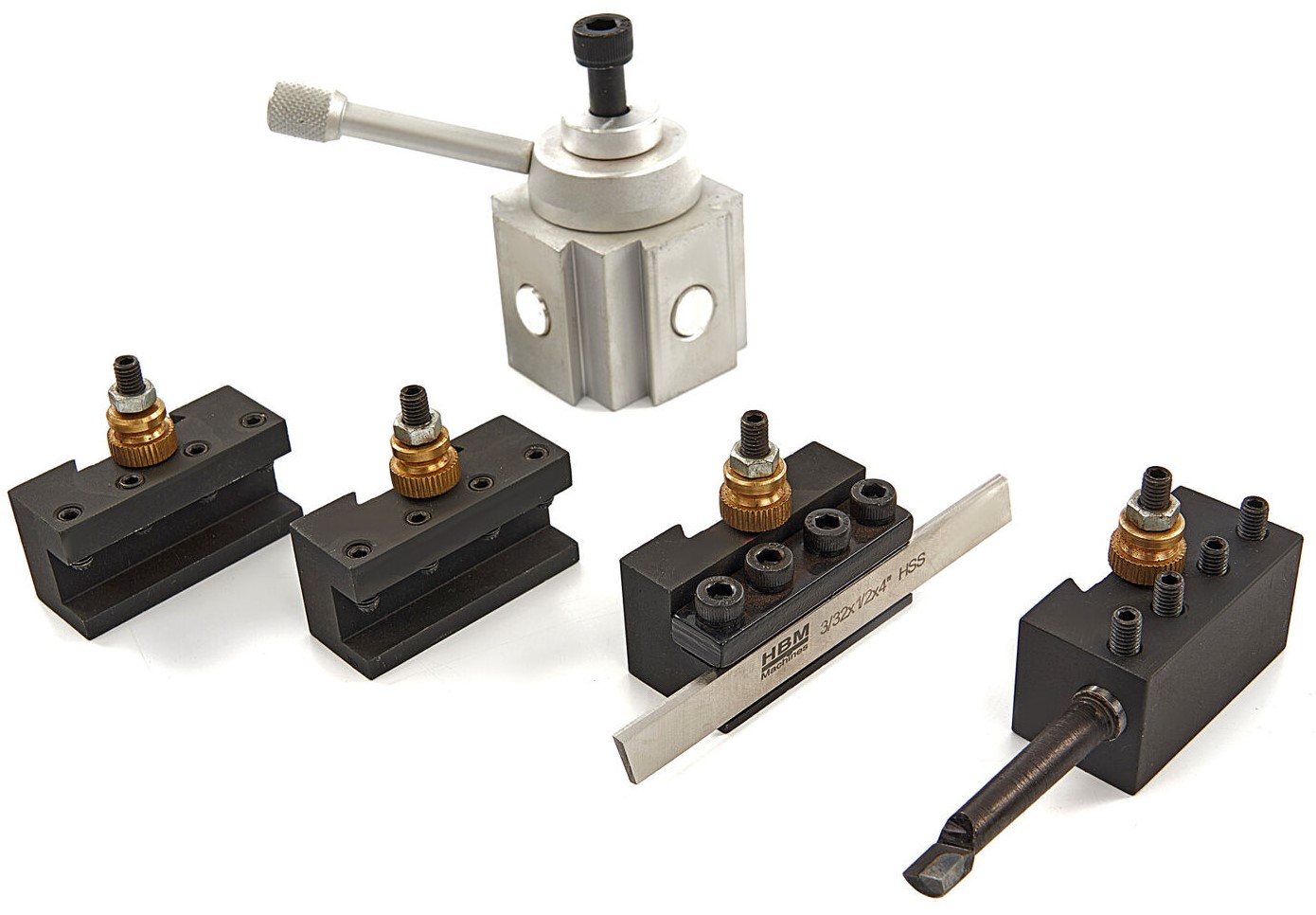

| Lieferumfang | 1 Hauptblock / Stahlhalterkopf 2 Blöcke für Vierkant Meißel 1 Block für runde Meißel (nur 10mm) 1 Block (Abstechhalter) inklusive Messer 1 Rundmeißel 100 x 8 mm 4 Ersatz Innensechskantschrauben 2 Inbusschlüssel |
| Bohrung der 2 Spannhülsen | 8,5 mm und 10,5 mm |
| Maße HSS Abstechmesser | 3/32" x 1/2" x 4" |
| Maße Vierkant Werkzeughalter | maximal 12 mm |
| 2 Innensechskantschrauben zur Montage | M8 x 80 mm M10 x 80 mm |
